Moduł komunikacyjny CM 1241, SIMATIC S7-1200 | 6ES7241-1AH32-0XB0 Siemens

Opis i Kluczowe Cechy

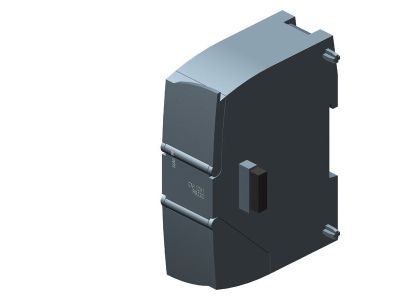

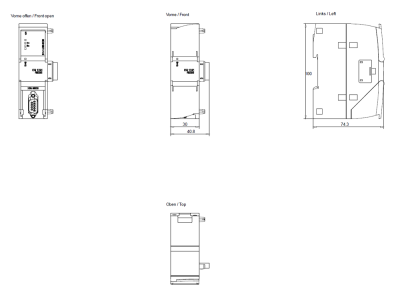

Moduł komunikacyjny CM 1241 o numerze katalogowym 6ES7241-1AH32-0XB0 to zaawansowane rozszerzenie dedykowane dla sterowników PLC z rodziny SIMATIC S7-1200 firmy Siemens. Urządzenie to zostało zaprojektowane z myślą o zapewnieniu niezawodnej komunikacji szeregowej w standardzie RS232, co pozwala na integrację sterownika z szeroką gamą urządzeń zewnętrznych. Moduł charakteryzuje się pełną integracją z platformą TIA Portal, co przekłada się na wyjątkową wydajność przesyłania danych oraz intuicyjność podczas projektowania systemów automatyki.

• Interfejs RS232: Pozwala na stabilne połączenie punkt-punkt z urządzeniami takimi jak czytniki kodów kreskowych, drukarki etykiet czy modemy.
• Wydajność Komunikacji: Optymalizacja pod kątem współpracy z panelami SIMATIC HMI zapewnia błyskawiczną wymianę informacji w czasie rzeczywistym.
• Zarządzanie Zmiennymi: Dzięki wspólnej bazie danych projektowych, system umożliwia jednokrotną deklarację zmiennych zarówno dla części sterownikowej, jak i wizualizacyjnej, co minimalizuje ryzyko błędów adresacji.
• Kompaktowa Budowa: Moduł montowany jest bezpośrednio na szynie DIN po lewej stronie jednostki centralnej CPU, co pozwala na oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy przemysłowe, co gwarantuje jego bezpieczną pracę w trudnych warunkach środowiskowych. Moduł CM 1241 posiada certyfikację CE oraz jest zgodny z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC). Urządzenie zostało przetestowane pod kątem odporności na wibracje i udary, co jest kluczowe w aplikacjach przemysłowych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem części pod napięciem, zgodnie z normą PN-EN 60529.

Zastosowanie

Moduł CM 1241 RS232 znajduje szerokie zastosowanie w małych i średnich systemach automatyki, gdzie wymagana jest komunikacja z urządzeniami peryferyjnymi nieobsługującymi protokołów sieciowych typu Ethernet. Idealnie sprawdza się w:

• Systemach identyfikacji produktów (integracja z czytnikami RFID i kodów 1D/2D).
• Systemach wagowych i dozujących, wymagających przesyłania danych pomiarowych przez port szeregowy.
• Komunikacji ze starszymi typami modemów radiowych lub telefonicznych.
• Aplikacjach sterowania procesami, gdzie wymagana jest współpraca z dedykowanymi sterownikami innych producentów poprzez protokół Freeport lub ASCII.

Wskazówki Montażowe

Instalacja modułu CM 1241 powinna być przeprowadzona zgodnie z poniższymi wytycznymi inżynieryjnymi:

• Montaż Mechaniczny: Moduł należy zatrzasnąć na standardowej szynie DIN 35 mm. Połączenie z jednostką centralną CPU odbywa się poprzez zintegrowaną magistralę boczną.
• Okablowanie: Należy stosować przewody ekranowane, aby zminimalizować wpływ zakłóceń elektromagnetycznych na transmisję RS232. Maksymalna długość kabla dla standardu RS232 wynosi zazwyczaj 15 metrów.
• Konfiguracja Programowa: Parametryzacja prędkości transmisji (baud rate), bitów stopu oraz parzystości odbywa się w środowisku TIA Portal w konfiguracji sprzętowej urządzenia.
• Zasilanie: Moduł pobiera zasilanie bezpośrednio z magistrali systemowej sterownika S7-1200, co eliminuje konieczność doprowadzania dodatkowych przewodów zasilających.

FAQ

• Czy moduł CM 1241 obsługuje protokół Modbus RTU? Tak, moduły komunikacyjne CM 1241 mogą być konfigurowane do pracy w protokole Modbus RTU (jako Master lub Slave) przy użyciu odpowiednich bloków funkcyjnych w programie sterownika.
• Gdzie montuje się moduł w konfiguracji sprzętowej? Moduły komunikacyjne (CM) montuje się zawsze po lewej stronie jednostki centralnej CPU S7-1200.
• Czy wymagane jest dodatkowe oprogramowanie do konfiguracji? Nie, pełna konfiguracja odbywa się w standardowym środowisku inżynierskim STEP 7 (TIA Portal).
• Jaki jest typ złącza w module? Moduł CM 1241 RS232 wyposażony jest w standardowe złącze męskie typu D-sub 9-pin.
