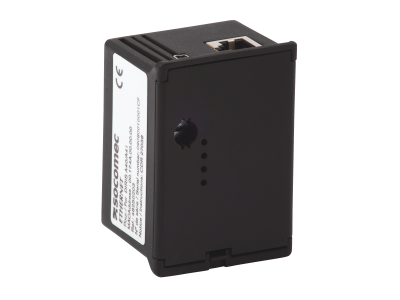

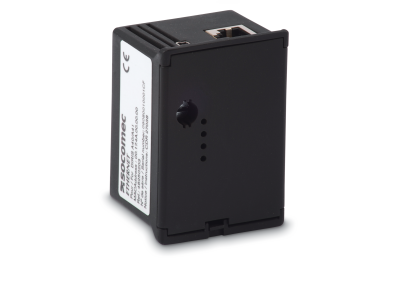

Moduł komunikacji Ethernet DIRIS A40/A41/A60 | 48250203 Socomec

Opis i Kluczowe Cechy

Moduł komunikacji Ethernet o numerze katalogowym 48250203 to zaawansowane akcesorium dedykowane do wielofunkcyjnych mierników parametrów sieci serii DIRIS A40, A41 oraz A60 marki Socomec. Rozszerzenie to pozwala na pełną integrację urządzeń pomiarowych z nowoczesnymi systemami zarządzania energią (EMS) oraz systemami nadzoru SCADA. Dzięki zastosowaniu interfejsu Ethernet, użytkownik zyskuje błyskawiczny dostęp do danych pomiarowych w czasie rzeczywistym, co jest kluczowe dla optymalizacji efektywności energetycznej w zakładach przemysłowych i obiektach komercyjnych.

• Zdalna analityka: Pełna kompatybilność z oprogramowaniem VERTELIS umożliwia szczegółową analizę trendów, generowanie raportów oraz archiwizację danych bez konieczności fizycznej obecności przy rozdzielnicy.
• Wsparcie dla DIRIS A41: Moduł w pełni obsługuje specyfikę miernika A41, który posiada dedykowane wejście dla przekładnika prądowego do monitorowania prądu w przewodzie neutralnym, co pozwala na wykrywanie asymetrii i prądów upływu.
• Wysoka przepustowość: Standard Ethernet zapewnia znacznie szybszą transmisję danych w porównaniu do tradycyjnych łączy szeregowych RS485, co minimalizuje opóźnienia w odczytach parametrów krytycznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje niezawodność w trudnych warunkach elektromagnetycznych. Moduł spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Urządzenia serii DIRIS, z którymi współpracuje moduł, są zgodne z międzynarodowymi standardami IEC dotyczącymi pomiarów energii i monitorowania parametrów sieci elektrycznych, co potwierdza ich wysoką klasę dokładności i przydatność w profesjonalnych audytach energetycznych.

Zastosowanie

Moduł komunikacyjny Ethernet znajduje szerokie zastosowanie w zaawansowanych systemach rozdziału energii. Jest idealnym rozwiązaniem dla inżynierów utrzymania ruchu oraz menedżerów energii, którzy dążą do pełnej cyfryzacji infrastruktury elektrycznej. Główne obszary zastosowania obejmują:

• Monitoring przemysłowy: Śledzenie zużycia energii przez poszczególne linie produkcyjne w celu redukcji kosztów operacyjnych.
• Budynki inteligentne: Integracja z systemami BMS (Building Management System) dla optymalizacji pracy systemów HVAC i oświetlenia.
• Centra danych (Data Centers): Precyzyjne monitorowanie obciążenia faz oraz prądu w przewodzie neutralnym w celu zapewnienia ciągłości zasilania.
• Audyty energetyczne: Zbieranie danych niezbędnych do certyfikacji ISO 50001.

Wskazówki Montażowe

Instalacja modułu 48250203 jest intuicyjna, jednak wymaga zachowania standardów bezpieczeństwa obowiązujących przy pracach z aparaturą rozdzielczą. Moduł montowany jest bezpośrednio na tylnej części miernika DIRIS A40/A41/A60 w dedykowanym gnieździe rozszerzeń (Plug-in). Przed przystąpieniem do montażu należy bezwzględnie odłączyć napięcie zasilające miernik. Po mechanicznym osadzeniu modułu, należy podłączyć przewód typu skrętka (RJ45) kategorii minimum 5e lub wyższej. Konfiguracja adresu IP oraz parametrów sieciowych odbywa się poprzez menu miernika lub dedykowane narzędzia konfiguracyjne Socomec. Należy zwrócić uwagę na odpowiednie ułożenie kabli komunikacyjnych, aby uniknąć zakłóceń od przewodów prądowych.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Nie, moduł komunikacyjny jest zasilany bezpośrednio z jednostki centralnej miernika DIRIS, co upraszcza okablowanie wewnątrz szafy sterowniczej.
• Czy mogę podłączyć moduł do istniejącej sieci LAN? Tak, moduł wykorzystuje standardowy protokół komunikacyjny, co pozwala na wpięcie go do infrastruktury sieciowej obiektu.
• Czy oprogramowanie VERTELIS jest niezbędne do pracy modułu? Moduł umożliwia komunikację z dowolnym systemem wspierającym protokół Modbus TCP, jednak oprogramowanie VERTELIS oferuje dedykowane funkcje analityczne najlepiej dopasowane do urządzeń Socomec.
