Moduł komunikacji DIRIS Ap/A40/A41, RS485, JBUS, MODBUS | 48250092 Socomec

Opis i Kluczowe Cechy

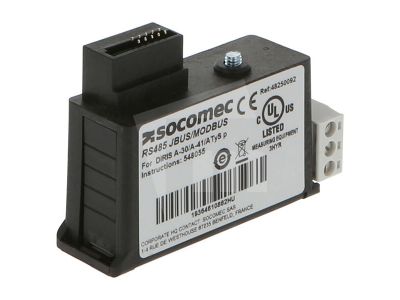

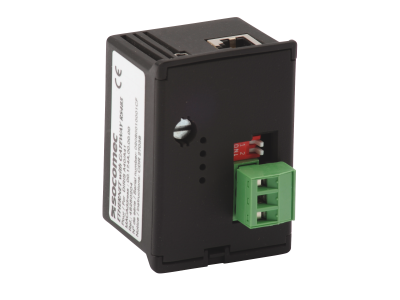

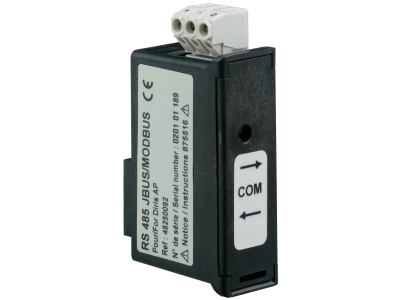

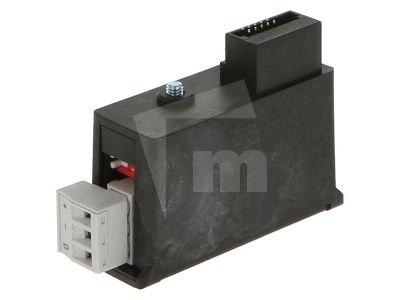

Moduł komunikacji o numerze katalogowym 48250092 to dedykowane rozszerzenie dla zaawansowanych mierników tablicowych serii DIRIS A40 oraz A41 marki Socomec. Akcesorium to umożliwia pełną integrację urządzeń pomiarowych z systemami nadzoru i zarządzania energią (EMS/BMS). Dzięki wykorzystaniu interfejsu szeregowego RS485 oraz powszechnie stosowanych protokołów JBUS i MODBUS RTU, użytkownik zyskuje możliwość zdalnego odczytu wszystkich parametrów elektrycznych mierzonych przez urządzenie. Moduł pozwala na przesyłanie danych dotyczących napięć, prądów, mocy, współczynnika mocy oraz energii w czasie rzeczywistym, co jest kluczowe dla optymalizacji kosztów operacyjnych i monitorowania jakości zasilania.

• Interfejs RS485: Zapewnia stabilną komunikację dwuprzewodową na znaczne odległości, co jest niezbędne w rozległych instalacjach przemysłowych.
• Protokoły JBUS / MODBUS: Standardy te gwarantują pełną kompatybilność z większością sterowników PLC, systemów SCADA oraz oprogramowaniem analitycznym, takim jak VERTELIS.
• Integracja z DIRIS A41: Moduł w pełni wspiera specyfikę miernika A41, umożliwiając przesyłanie danych o prądzie w przewodzie neutralnym, co pozwala na precyzyjną diagnostykę asymetrii obciążenia.
• Skalowalność: Możliwość łączenia wielu urządzeń w jedną magistralę komunikacyjną, co redukuje koszty okablowania strukturalnego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi, co zapewnia bezpieczeństwo i niezawodność w trudnych warunkach elektromagnetycznych. Moduł spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko zakłóceń w pracy innych urządzeń elektronicznych zamontowanych w tej samej rozdzielnicy. Konstrukcja modułu jest w pełni dopasowana do obudowy mierników DIRIS, co gwarantuje zachowanie deklarowanego stopnia ochrony IP po poprawnym montażu.

Zastosowanie

Moduł komunikacyjny znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych, gdzie kluczowe jest monitorowanie rozdziału energii w czasie rzeczywistym. Jest idealnym rozwiązaniem dla:

• Przemysłu: Monitorowanie zużycia energii przez poszczególne linie produkcyjne i maszyny w celu wdrożenia normy ISO 50001.
• Budynków komercyjnych: Integracja z systemami BMS w celu automatycznego rozliczania najemców i optymalizacji pracy systemów HVAC.
• Centrów danych (Data Centers): Precyzyjne monitorowanie parametrów zasilania i wykrywanie anomalii w obwodach krytycznych.
• Infrastruktury krytycznej: Zdalny nadzór nad parametrami sieci w stacjach transformatorowych i głównych rozdzielniach niskiego napięcia.

Wskazówki Montażowe

Montaż modułu 48250092 jest intuicyjny, jednak wymaga zachowania standardów bezpieczeństwa obowiązujących przy pracach z urządzeniami pod napięciem. Przed przystąpieniem do instalacji należy całkowicie odłączyć zasilanie miernika DIRIS A40/A41. Moduł należy wpiąć w dedykowane gniazdo rozszerzeń znajdujące się z tyłu obudowy miernika. Podczas podłączania magistrali RS485 zaleca się stosowanie skrętki ekranowanej, aby zapewnić najwyższą jakość transmisji danych. Należy pamiętać o poprawnym ustawieniu rezystorów terminujących na końcach magistrali oraz o unikalnym adresowaniu każdego urządzenia w sieci MODBUS, co konfiguruje się bezpośrednio w menu miernika lub poprzez oprogramowanie konfiguracyjne.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Nie, moduł komunikacyjny jest zasilany bezpośrednio z jednostki centralnej miernika DIRIS A40/A41 po wpięciu w gniazdo rozszerzeń.
• Jakie oprogramowanie jest zalecane do analizy danych? Producent zaleca oprogramowanie VERTELIS, które pozwala na pełną wizualizację, archiwizację i raportowanie danych przesyłanych przez moduł.
• Czy moduł współpracuje z innymi miernikami niż seria A40/A41? Ten konkretny model (SKU 48250092) jest dedykowany wyłącznie do współpracy z miernikami tablicowymi DIRIS A40 oraz A41.
• Jaka jest maksymalna prędkość transmisji? Moduł obsługuje standardowe prędkości transmisji dla protokołu MODBUS RTU, co pozwala na płynne odświeżanie danych pomiarowych w systemach nadrzędnych.
