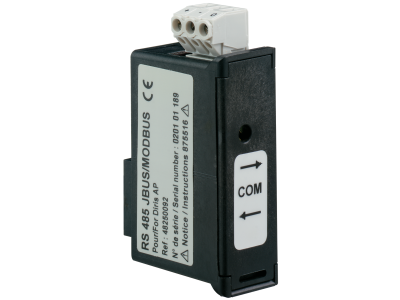

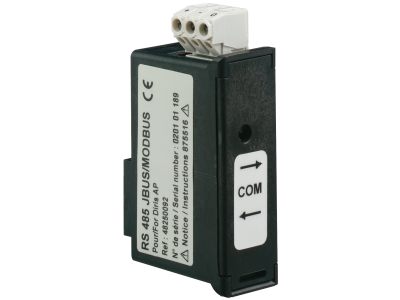

Moduł komunikacji DIRIS A20, RS485-JBUS, MODBUS | 48250082 Socomec

Opis i Kluczowe Cechy

Moduł komunikacji o numerze katalogowym 48250082 to zaawansowane akcesorium dedykowane do mierników parametrów sieci serii DIRIS A20 marki Socomec. Urządzenie to stanowi kluczowy element systemów monitoringu energii, umożliwiając integrację miernika z nadrzędnymi systemami nadzoru (SCADA, BMS). Wykorzystanie interfejsu RS485 oraz protokołów JBUS i MODBUS pozwala na stabilną, cyfrową transmisję danych pomiarowych na duże odległości, co jest niezbędne w nowoczesnych instalacjach przemysłowych i komercyjnych.

• Protokół komunikacyjny: Obsługa standardów RS485-JBUS oraz MODBUS RTU gwarantuje pełną kompatybilność z większością sterowników PLC i systemów zarządzania energią dostępnych na rynku.
• Zdalny odczyt danych: Moduł umożliwia przesyłanie informacji o napięciach, prądach, mocach oraz współczynnikach mocy bezpośrednio do centralnej bazy danych.
• Skalowalność: Dzięki architekturze RS485 możliwe jest łączenie wielu urządzeń w jedną magistralę komunikacyjną, co optymalizuje koszty okablowania strukturalnego.
• Bezpieczeństwo operacyjne: Urządzenie zapewnia bezpieczne odizolowanie obwodów komunikacyjnych, co chroni infrastrukturę IT przed przepięciami występującymi w sieciach niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi urządzeń pomiarowych i komunikacyjnych w instalacjach niskiego napięcia. Moduł spełnia wymagania dyrektyw kompatybilności elektromagnetycznej (EMC), co zapewnia bezawaryjną pracę w środowisku o wysokim poziomie zakłóceń przemysłowych. Posiada certyfikację CE, potwierdzającą bezpieczeństwo użytkowania oraz wysoką jakość wykonania charakterystyczną dla produktów marki Socomec.

Zastosowanie

Moduł komunikacji DIRIS A20 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest precyzyjna analiza zużycia energii i parametrów jakościowych sieci. Główne obszary wykorzystania to:

• Przemysł: Monitorowanie obciążeń silników, zmiana kolejności faz oraz optymalizacja pracy linii produkcyjnych.
• Infrastruktura budynkowa: Integracja z systemami BMS w celu raportowania zużycia mediów w biurowcach i centrach handlowych.
• Rozdzielnice niskiego napięcia: Zdalne zarządzanie źródłami zasilania i monitorowanie stanu izolacji oraz uziemienia instalacji.
• Energetyka: Przełączanie pod obciążeniem między źródłami zasilania przy zachowaniu pełnej kontroli nad parametrami przesyłu.

Wskazówki Montażowe

Montaż modułu 48250082 jest intuicyjny i odbywa się poprzez bezpośrednie wpięcie w tylną część miernika DIRIS A20 (system Plug & Play). Przed przystąpieniem do prac należy upewnić się, że zasilanie miernika jest odłączone. Przewody komunikacyjne magistrali RS485 powinny być wykonane jako skrętka ekranowana, co minimalizuje ryzyko interferencji. Należy zwrócić szczególną uwagę na poprawną polaryzację zacisków A i B oraz terminację linii (rezystor 120 Ohm) na końcach magistrali, jeśli moduł jest ostatnim urządzeniem w szeregu. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną, aby zapewnić trwały styk elektryczny bez ryzyka uszkodzenia gniazd.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Nie, moduł komunikacyjny jest zasilany bezpośrednio z jednostki centralnej miernika DIRIS A20.
• Jaka jest maksymalna prędkość transmisji? Moduł obsługuje standardowe prędkości transmisji dla protokołu MODBUS, zazwyczaj do 38400 bps, co pozwala na płynne odświeżanie danych w systemach wizualizacji.
• Czy moduł współpracuje z innymi miernikami Socomec? Ten konkretny model (SKU 48250082) jest dedykowany wyłącznie do serii DIRIS A20. Dla innych serii należy dobrać odpowiedni moduł dedykowany.
• Czy możliwa jest zmiana kierunku obrotów silnika przy użyciu tego modułu? Moduł dostarcza dane o kolejności faz, co pozwala systemowi sterowania na podjęcie decyzji o przełączeniu w celu zmiany kierunku obrotów silnika lub uziemienia instalacji.
