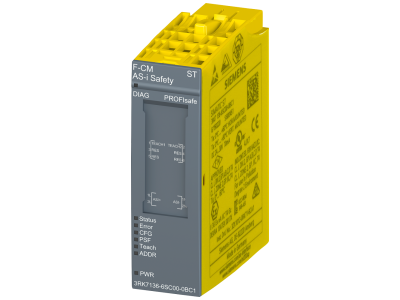

Moduł komunikacyjny SIMATIC ET 200SP Safety F-CM AS-interface Safety | 3RK7136-6SC00-0BC1 Siemens

Alternatywny kod produktu: 3RK71366SC000BC1

Opis i Kluczowe Cechy

SIMATIC ET 200SP Safety F-CM AS-interface Safety firmy Siemens (symbol 3RK7136-6SC00-0BC1) to moduł komunikacyjny przeznaczony do bezpiecznej wymiany danych w sieci AS-Interface Safety. Jest integralną częścią systemu rozproszonego I/O ET 200SP, umożliwiając realizację funkcji bezpieczeństwa w aplikacjach przemysłowych. Moduł został zaprojektowany z myślą o instalacji na szynie TH35 (DIN) w standardowej szafie sterowniczej, a jego kompaktowa konstrukcja pozwala na oszczędność miejsca.

• Przeznaczenie Safety: Moduł dedykowany do komunikacji w systemach AS-Interface Safety, co gwarantuje bezpieczne przesyłanie sygnałów sterujących i danych diagnostycznych w obwodach bezpieczeństwa.
• Kompatybilność z ET 200SP: Pełna integracja z systemem SIMATIC ET 200SP – łatwy montaż i konfiguracja w środowisku TIA Portal oraz STEP 7.
• Protokół AS-Interface Safety ST: Obsługuje standard AS-i Safety ST, zapewniając wysoką odporność na zakłócenia oraz niezawodność transmisji w trudnych warunkach przemysłowych.
• Zintegrowana diagnostyka: Wbudowane funkcje monitorowania stanu połączenia i sygnalizacji błędów ułatwiają szybkie lokalizowanie problemów i skracają przestoje.
• Kompaktowa obudowa: Niewielkie wymiary modułu pozwalają na gęstą zabudowę w szafie, co oszczędza miejsce i ułatwia rozbudowę systemu.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Producent zapewnia, że urządzenie spełnia rygorystyczne wymagania stawiane komponentom stosowanym w automatyce bezpieczeństwa.

Zastosowanie

Moduł komunikacyjny Safety F-CM AS-interface Safety znajduje zastosowanie przede wszystkim w systemach automatyki przemysłowej, gdzie wymagana jest bezpieczna wymiana danych między czujnikami, aktuatorami a sterownikiem. Idealnie sprawdza się w aplikacjach, w których funkcje bezpieczeństwa muszą być zrealizowane bezpośrednio w sieci AS-i.

• Sterowanie bezpieczeństwem maszyn i urządzeń produkcyjnych – przesyłanie sygnałów STOP, blokad drzwi, przycisków awaryjnych.
• Integracja z rozproszonym systemem ET 200SP w aplikacjach wymagających wysokiej dostępności i niezawodności.
• Komunikacja z czujnikami i aktuatorami w sieci AS-Interface Safety – np. w liniach montażowych, prasach, robotach.
• Realizacja bezpiecznych połączeń w instalacjach z wymogami SIL (wg normy IEC 61508) i PL (wg ISO 13849) – tam, gdzie wymagany jest certyfikowany tor bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta (dostępną na stronie Siemens Industry Online Support). Nie przekraczać dopuszczalnych parametrów elektrycznych podanych w karcie katalogowej.

FAQ

• Czy moduł komunikacyjny Safety F-CM obsługuje protokół AS-Interface Safety? Tak, moduł został zaprojektowany specjalnie do pracy w sieci AS-Interface Safety (oznaczenie ST), co umożliwia bezpieczną transmisję danych zgodną z wymaganiami norm bezpieczeństwa.
• Jaki jest numer katalogowy tego modułu? Numer katalogowy (symbol) to 3RK7136-6SC00-0BC1. Należy go podawać przy zamówieniu, aby otrzymać właściwy produkt.
• Do jakiego systemu jest przeznaczony ten moduł? Moduł jest komponentem systemu SIMATIC ET 200SP. Można go montować w dowolnym segmencie rozproszonego I/O ET 200SP, współpracując z odpowiednią czołową (na przykład z modułem komunikacyjnym IM).
