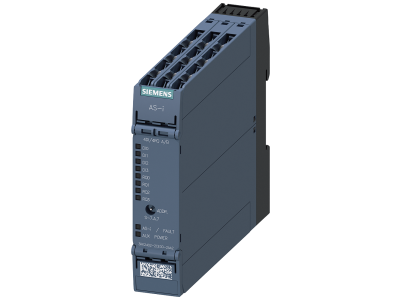

Kompaktowy moduł ASi SlimLine A/B-Slave 4DI/4RQ, IP20 4x wejście czujnika 3-przewodowego | 3RK2402-2CE00-2AA2 Siemens

Alternatywny kod produktu: 3RK24022CE002AA2

Opis i Kluczowe Cechy

Kompaktowy moduł ASi SlimLine A/B-Slave 3RK2402-2CE00-2AA2 to cyfrowe urządzenie peryferyjne z 4 wejściami dla czujników 3-przewodowych oraz 4 wyjściami przekaźnikowymi o obciążalności 1 A DC 24 V. Dzięki szerokości zaledwie 22,5 mm idealnie nadaje się do instalacji w rozdzielnicach o ograniczonej przestrzeni, umożliwiając elastyczne rozszerzenie sieci AS-Interface.

• 4 wejścia czujnika 3-przewodowego: Umożliwiają podłączenie czujników indukcyjnych, pojemnościowych lub optycznych z oddzielnym zasilaniem, co zwiększa niezawodność detekcji w automatyce przemysłowej.
• 4 wyjścia przekaźnikowe 1 A DC 24 V: Pozwalają na bezpośrednie sterowanie małymi odbiornikami, takimi jak zawory, lampki sygnalizacyjne lub przekaźniki pomocnicze, bez dodatkowych wzmacniaczy.
• Przełączalne zasilanie czujników: Użytkownik może indywidualnie włączać lub wyłączać napięcie dla poszczególnych wejść, co ułatwia diagnostykę i oszczędza energię w stanach jałowych.
• Szerokość 22,5 mm (SlimLine): Kompaktowa obudowa pozwala na gęste upakowanie modułów na szynie DIN TH35, oszczędzając miejsce w szafie sterowniczej.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem i przed ciałami stałymi o średnicy powyżej 12,5 mm, co jest standardem dla aparatury montowanej w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej oraz posiada oznaczenie CE. Producent deklaruje zgodność z wymaganiami dyrektyw niskonapięciowej i EMC. W przypadku szczegółowych certyfikatów należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Moduł AS-i SlimLine znajduje zastosowanie wszędzie tam, gdzie wymagana jest ekonomiczna i zdecentralizowana komunikacja czujników oraz wykonawców w sieci AS-Interface. Dzięki małym rozmiarom i łatwej konfiguracji sprawdza się w:

• Sterowaniu odbiornikami sygnalizacyjnymi i małymi siłownikami w liniach produkcyjnych.
• Przekazywaniu impulsów do styczników, przekaźników lub modułów PLC w systemach automatyki budynkowej.
• Sygnalizacji stanów pracy maszyn (np. lampki LED, sygnalizatory akustyczne) z możliwością wyłączenia zasilania czujników w trybie serwisowym.
• Rozbudowie istniejących instalacji AS-Interface o dodatkowe punkty wejść/wyjść bez konieczności układania nowych wielożyłowych kabli.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania sieci AS-Interface oraz wszystkie obwody pomocnicze. Przekrój przewodów należy dobrać do prądu obciążenia wyjść i długości linii. Zaciski śrubowe dokręcaj z momentem zgodnym z zaleceniami producenta (nie przekraczaj 0,5 Nm dla przewodów 0,5–2,5 mm²). Upewnij się, że adresowanie modułu (A/B) i konfiguracja mastera AS-Interface są poprawne przed włączeniem napięcia.

FAQ

• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP20 – chroni przed dotknięciem części pod napięciem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani kurz wnikający do wnętrza – przeznaczony do montażu w suchych rozdzielnicach.
• Czy wyjścia są przekaźnikowe? Tak, każdy z 4 kanałów wyjściowych to styk przekaźnikowy o obciążalności 1 A DC 24 V. Styki te są bezpotencjałowe, co umożliwia sterowanie odbiornikami o różnej polaryzacji.
• Czy moduł obsługuje tryb pracy A/B w sieci AS-Interface? Tak, moduł jest przystosowany do pracy w standardzie AS-Interface w wersji A/B (Slave). Umożliwia to adresowanie w zakresie 1A–31A oraz 1B–31B, co pozwala na podłączenie do 62 urządzeń na jednym segmencie z masterem obsługującym tryb A/B.
