Kompaktowy moduł ASIsafe SlimLine SC17.5F digital safety 2F-DI, IP20 przyłącze sprężynowe | 3RK1205-0BG00-2AA2 Siemens

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Siemens

Producent

Siemens

Kod

1156224

EAN

4011209974555

Kod Producenta

3RK1205-0BG00-2AA2

Kompaktowy moduł ASIsafe SlimLine SC17.5F digital safety 2F-DI, IP20 przyłącze sprężynowe

Informacja o Produkcie

Alternatywny kod produktu: 3RK12050BG002AA2

Opis i Kluczowe Cechy

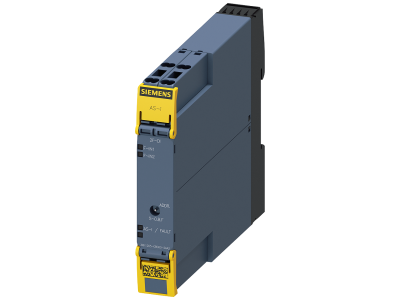

Moduł ASIsafe SlimLine SC17.5F (symbol 3RK1205-0BG00-2AA2) firmy Siemens to kompaktowe urządzenie bezpieczeństwa z serii SlimLine. Wyposażony w dwa cyfrowe wejścia bezpieczeństwa (2F-DI) dla czujników mechanicznych, stopień ochrony IP20 oraz przyłącze sprężynowe. Szerokość modułu wynosi zaledwie 17,5 mm, co pozwala na oszczędność miejsca w rozdzielnicy.

2 cyfrowe wejścia bezpieczeństwa (2F-DI): Umożliwiają podłączenie dwóch niezależnych czujników mechanicznych, zwiększając elastyczność konfiguracji systemów bezpieczeństwa.
Stopień ochrony IP20: Chroni wnętrze modułu przed dostępem do części pod napięciem i przed ciałami stałymi o średnicy powyżej 12,5 mm, zapewniając bezpieczną pracę w rozdzielnicy.
Przyłącze sprężynowe: Umożliwia szybki, beznarzędziowy montaż przewodów, skracając czas instalacji i eliminując ryzyko poluzowania połączeń.

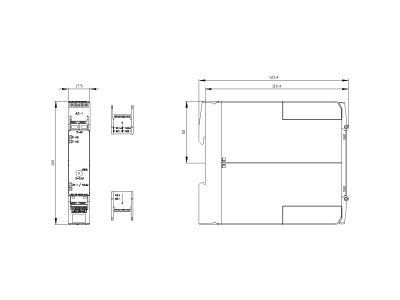

Szerokość 17,5 mm (1 moduł): Kompaktowa budowa oszczędza cenne miejsce na szynie DIN, idealna do ciasnych rozdzielnic i szaf sterowniczych.
Kompaktowa konstrukcja SlimLine: Zaprojektowana do stosowania w systemach ASIsafe, zapewnia niezawodną komunikację i łatwą integrację z istniejącą infrastrukturą AS-Interface.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako element systemu ASIsafe spełnia wymagania dotyczące bezpieczeństwa funkcjonalnego w automatyce przemysłowej i budynkowej.

Zastosowanie

Moduł ASIsafe SlimLine SC17.5F znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie stanu czujników bezpieczeństwa w systemach AS-Interface.

Monitorowanie położenia osłon i drzwi w maszynach i urządzeniach przemysłowych.
Sygnalizacja stanu awaryjnego i zatrzymania w instalacjach automatyki budynkowej.
Podłączanie przycisków bezpieczeństwa i wyłączników krańcowych w systemach sterowania.
Integracja z nadrzędnymi sterownikami PLC w celu szybkiej reakcji na zdarzenia bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami i obciążalnością prądową. Moment dokręcania zacisków sprężynowych – zgodnie z dokumentacją producenta.

FAQ

Czy moduł posiada podświetlenie lub diody LED sygnalizacyjne? W dostarczonych danych brak informacji o podświetleniu. Moduł nie wymaga dodatkowego zasilania sygnalizacyjnego – stan wejść jest raportowany przez magistralę AS‑Interface.
Jaki jest stopień ochrony (IP) modułu? Moduł posiada stopień ochrony IP20 – zapewnia ochronę przed dostępem do części pod napięciem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani pył w środowisku przemysłowym bez dodatkowej obudowy.
Do jakich czujników można podłączyć moduł? Moduł przeznaczony jest do współpracy z mechanicznymi czujnikami stykowymi (np. przyciskami bezpieczeństwa, wyłącznikami krańcowymi) podłączanymi jako wejścia cyfrowe (2F-DI) w systemie ASIsafe.
