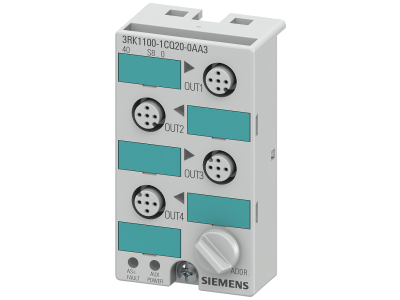

Moduł kompaktowy AS-i K45 cyfrowy 4 DQ, IP67 4x wyjście, 1A 24VDC | 3RK1100-1CQ20-0AA3 Siemens

Alternatywny kod produktu: 3RK11001CQ200AA3

Opis i Kluczowe Cechy

Moduł kompaktowy AS-i K45 firmy Siemens (symbol 3RK1100-1CQ20-0AA3) to cyfrowe urządzenie peryferyjne przeznaczone do pracy w sieci AS-Interface. Wyposażony w 4 wyjścia cyfrowe (DQ) o prądzie znamionowym 1A przy napięciu 24VDC, zapewnia niezawodne sterowanie odbiornikami w aplikacjach przemysłowych. Dzięki szczelnej obudowie o stopniu ochrony IP67 moduł może być montowany bezpośrednio w strefach wilgotnych, zapylonych i narażonych na wibracje – bez konieczności stosowania dodatkowej szafy sterowniczej.

• 4 cyfrowe wyjścia (DQ) 1A / 24VDC: Umożliwiają bezpośrednie sterowanie zaworami, lampkami sygnalizacyjnymi, małymi stycznikami lub przekaźnikami, bez konieczności stosowania dodatkowych wzmacniaczy.
• Stopień ochrony IP67: Gwarantuje odporność na wnikanie pyłu i wody – urządzenie pracuje prawidłowo w warunkach mycia wodą, wysokiej wilgotności czy zabrudzeniach olejowych.
• Komunikacja AS-Interface (AS-i): Umożliwia łatwą integrację z magistralą AS-i, redukując okablowanie i skracając czas instalacji w rozproszonych układach automatyki.
• Kompaktowa obudowa serii K45: Zajmuje mało miejsca, co ułatwia montaż w wąskich puszkach, strefach przy maszynach lub na szynach TH35 przy zachowaniu wysokiej niezawodności mechanicznej.
• Napięcie zasilania 24VDC (zasilanie z AS-i): Standardowe napięcie dla czujników i siłowników przemysłowych – zapewnia kompatybilność z typowymi instalacjami oraz bezpieczne napięcie SELV.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do pracy w systemach AS-Interface zgodnych z dokumentacją techniczną producenta. Nie podano konkretnych numerów norm w danych wejściowych – zaleca się stosowanie zgodnie z wytycznymi dla urządzeń AS-i i stopniem ochrony IP67.

Zastosowanie

Moduł kompaktowy AS-i K45 sprawdza się wszędzie tam, gdzie wymagana jest odporna na warunki zewnętrzne, zdalna kontrola sygnałów binarnych w sieci AS-Interface.

• Sterowanie zaworami pneumatycznymi i hydraulicznymi w liniach produkcyjnych, w strefach mokrych i zapylonych.
• Zadawanie impulsów do styczników, przekaźników lub wejść sterowników PLC w rozproszonych instalacjach magazynowych.
• Sygnalizacja stanów maszyn (lampki LED, sygnalizatory akustyczne) w trudno dostępnych punktach – bez potrzeby prowadzenia długich przewodów.
• Automatyka budynkowa i instalacje zewnętrzne (np. sterowanie bramami, oświetleniem w kanałach technologicznych) dzięki odporności na wilgoć i kurz.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania sieci AS-i. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na konstrukcji w strefie IP67 – użyj przewodów o przekroju dostosowanym do prądu 1A na wyjście. Moment dokręcania zacisków oraz sposób podłączenia kabla AS-i należy sprawdzić w karcie katalogowej produktu.

FAQ

• Jaki jest stopień ochrony modułu i czy można go myć wodą? Moduł posiada stopień ochrony IP67, co oznacza pyłoszczelność i odporność na zanurzenie w wodzie na głębokość do 1 m przez 30 minut. Jest odporny na mycie wodą pod ciśnieniem, ale zawsze zaleca się przestrzeganie zaleceń producenta dotyczących ciśnienia i temperatury.
• Czy moduł wymaga zewnętrznego zasilania 24VDC? Zasilanie modułu oraz wyjść jest dostarczane bezpośrednio z magistrali AS-Interface (napięcie 24VDC). Nie wymaga dodatkowego zasilacza – wystarczy poprawnie skonfigurowana sieć AS-i.
• Jakie obciążenie mogę podłączyć do jednego wyjścia? Każde wyjście cyfrowe jest przystosowane do prądu ciągłego 1A przy napięciu 24VDC. Nie przekraczaj tego limitu – wyższe obciążenie może spowodować uszkodzenie wyjścia. Do sterowania odbiornikami o większym prądzie użyj stycznika lub przekaźnika z cewką 24VDC.
