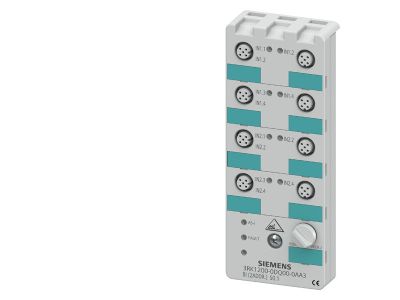

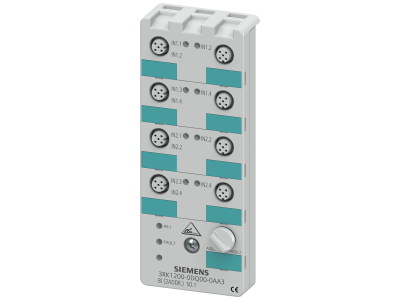

Moduł kompaktowy AS-I, IP67, cyfrowy, 8E, 200MA, PNP, 4XM12, standard | 3RK1200-0DQ00-0AA3 Siemens

Alternatywny kod produktu: 3RK12000DQ000AA3

Opis i Kluczowe Cechy

Moduł kompaktowy AS‑I o symbolu 3RK1200‑0DQ00‑0AA3 to cyfrowe urządzenie wejściowe z 8 kanałami, przystosowane do pracy w trudnych warunkach przemysłowych. Dzięki stopniowi ochrony IP67 może być montowany bezpośrednio w strefach zagrożonych wilgocią i pyłem, co skraca okablowanie i zwiększa niezawodność instalacji. Każde z czterech złącz M12 umożliwia szybkie podłączenie czujników, a wyjście typu PNP zapewnia zgodność z większością standardowych elementów automatyki. Prąd 200 mA na kanał pozwala zasilać nawet wymagające czujniki bez konieczności stosowania dodatkowych zasilaczy.

• Stopień ochrony IP67: odporność na pył i zalewanie wodą – moduł można instalować w miejscach narażonych na zabrudzenia oraz wilgoć, bez potrzeby dodatkowej obudowy.
• 8 cyfrowych wejść (8E): umożliwia podłączenie wielu czujników przy minimalnym zajęciu przestrzeni w szafie sterowniczej lub bezpośrednio na maszynie.
• Prąd znamionowy 200 mA na wyjście: wystarczający do zasilania większości przemysłowych czujników, redukuje potrzebę stosowania zewnętrznych modułów zasilających.
• Typ wyjścia PNP: kompatybilność z popularnymi czujnikami (np. indukcyjnymi, optycznymi) – ułatwia integrację z istniejącymi systemami automatyki.
• 4 złącza M12: szybkie, bezpieczne i odporne na wibracje podłączanie przewodów, skraca czas montażu i konserwacji.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Spełnia wymagania specyfikacji AS‑Interface (Actuator‑Sensor Interface), co gwarantuje bezproblemową komunikację z innymi urządzeniami tej sieci. Wykonanie IP67 potwierdza odporność na wnikanie ciał stałych i wody zgodnie z normą IEC 60529.

Zastosowanie

Moduł kompaktowy AS‑I sprawdza się wszędzie tam, gdzie wymagana jest szybka i niezawodna rejestracja sygnałów binarnych w trudnych warunkach środowiskowych. Dzięki złączom M12 i stopniowi IP67 idealnie nadaje się do montażu bezpośrednio na maszynach lub w strefach o podwyższonej wilgotności i zapyleniu.

• Rejestracja sygnałów z czujników krańcowych, optycznych lub indukcyjnych w liniach produkcyjnych i montażowych.
• Zbieranie stanów z przycisków, selektorów lub elementów bezpieczeństwa w systemach AS‑Interface.
• Komunikacja z przekaźnikami, stycznikami lub zaworami w aplikacjach logistycznych (magazyny, przenośniki).
• Integracja z systemami sterowania SIMATIC oraz innymi sterownikami obsługującymi AS‑I (standardowy protokół cyfrowy).

Wskazówki Montażowe

Montaż oraz podłączenie modułu może być wykonywane wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zamocować na szynie DIN (TH35) lub bezpośrednio do podłoża za pomocą otworów montażowych – stosować momenty dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do przewidywanego prądu (max 200 mA na kanał) i zgodnie z normami elektrycznymi. Złącza M12 dokręcać ręcznie, a w środowiskach o dużych wibracjach zaleca się dodatkowe zabezpieczenie przed luzowaniem.

FAQ

• Czy moduł posiada wbudowaną sygnalizację LED stanu wejść? W danych katalogowych nie podano informacji o diodach sygnalizacyjnych – w celu weryfikacji zalecamy sprawdzenie dokumentacji technicznej producenta.
• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP67, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed krótkotrwałym zanurzeniem w wodzie na głębokość do 1 metra.
• Czy moduł wymaga zasilania zewnętrznego oprócz AS‑I? Standardowo moduły AS‑I pobierają energię z sieci AS‑I (30 V DC). Prąd 200 mA dostępny na wejściach pochodzi z tego samego zasilania – nie jest wymagane dodatkowe źródło.
