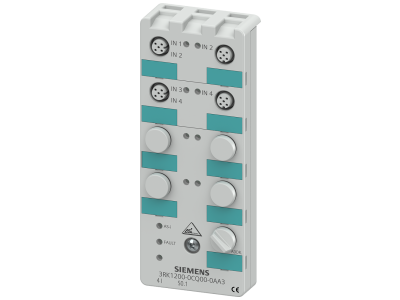

Moduł kompaktowy AS-I, IP67, cyfrowy, 4E, 200MA, PNP, 2xM12, standard | 3RK1200-0CQ00-0AA3 Siemens

Alternatywny kod produktu: 3RK12000CQ000AA3

Opis i Kluczowe Cechy

Moduł kompaktowy AS‑I (AS‑Interface) o symbolu 3RK1200‑0CQ00‑0AA3 firmy Siemens to cyfrowy moduł I/O z certyfikowanym stopniem ochrony IP67, przeznaczony do pracy w trudnych warunkach przemysłowych. Zapewnia 4 wejścia cyfrowe (4E) w standardzie PNP, z możliwością zasilania czujników prądem do 200 mA. Dwa gniazda M12 umożliwiają szybkie podłączenie magistrali AS‑I oraz zasilania pomocniczego. Kompaktowa obudowa IP67 pozwala na instalację bezpośrednio w strefie maszyny, bez konieczności stosowania dodatkowych rozdzielnic.

• 4 wejścia cyfrowe (4E) PNP: Umożliwiają podłączenie czujników, przycisków i innych elementów sygnalizacyjnych – idealne do zbierania stanów w systemach sterowania.
• Stopień ochrony IP67: Pyłoszczelność i odporność na krótkotrwałe zanurzenie – gwarantują niezawodne działanie w wilgotnych, zakurzonych i wymagających środowiskach.
• Prąd zasilania czujników do 200 mA: Zapewnia wystarczającą moc dla wielu sensorów bez potrzeby stosowania dodatkowych zasilaczy polowych.
• 2 złącza M12: Standardowe gniazda ułatwiające szybkie okablowanie magistrali AS‑I oraz zasilania AUX – redukcja czasu montażu i liczby połączeń.
• Kompaktowa obudowa: Minimalne wymiary umożliwiające montaż bezpośrednio na maszynie lub w trudno dostępnych miejscach – oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw europejskich (oznakowanie CE) oraz standardów AS‑Interface. Przeznaczony do instalacji zgodnie z dokumentacją techniczną producenta. Montaż i uruchomienie mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP.

Zastosowanie

Dzięki stopniowi ochrony IP67 oraz kompaktowej budowie moduł sprawdza się w systemach automatyki przemysłowej, gdzie niezbędne jest zbieranie sygnałów z czujników i przycisków oraz przekazywanie ich do sterownika nadrzędnego przez magistralę AS‑I.

• Sterowanie maszynami w przemyśle – łączenie czujników położenia, krańcówek i przycisków w strefie roboczej.
• Linie produkcyjne i montażowe – zbieranie sygnałów z wielu punktów oraz komunikacja z PLC przez AS‑Interface.
• Automatyka budynkowa w zastosowaniach przemysłowych – monitorowanie bram, drzwi, czujników bezpieczeństwa.
• Systemy transportu i logistyki – detekcja obecności elementów, sygnalizacja stanów.

Wskazówki Montażowe

Urządzenie może być montowane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł mocuje się bezpośrednio do konstrukcji maszyny za pomocą dostarczonych elementów (nie wymaga szyny DIN). Podłączenia do złączy M12 wykonuj zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do obciążenia prądowego (max. 200 mA na wyjściu czujników). Moment dokręcania złącz oraz parametry okablowania – według specyfikacji technicznej Siemens.

FAQ

• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP67, co oznacza pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie (do 1 m przez 30 minut).
• Ile wejść cyfrowych ma moduł i w jakim standardzie? Moduł wyposażony jest w 4 wejścia cyfrowe (4E) w standardzie PNP – odpowiednie do podłączania czujników z wyjściem typu PNP.
• Czy moduł można montować bezpośrednio na maszynie? Tak, dzięki obudowie IP67 i kompaktowym wymiarom moduł może być instalowany bezpośrednio w strefie maszyny, bez dodatkowej ochrony przed pyłem i wilgocią.
