Moduł kompaktowego switcha CSM 1277 PROFINET/ETHERNET 4xRJ45 10-100MB/S 24VDC LED SIMATIC NET | 6GK7277-1AA10-0AA0 Siemens

Opis i Kluczowe Cechy

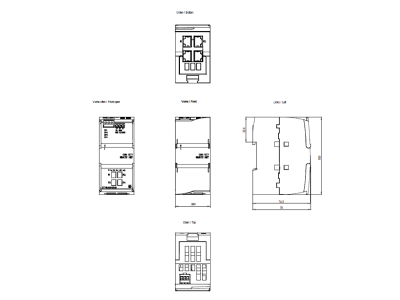

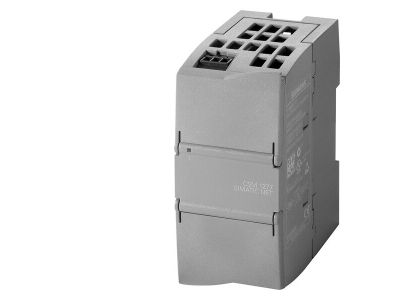

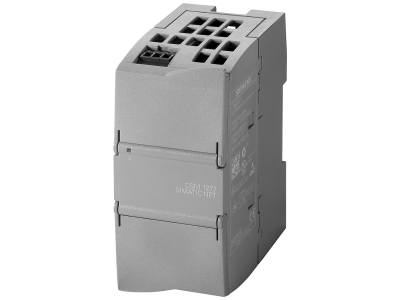

Moduł kompaktowego switcha CSM 1277 z serii SIMATIC NET to zaawansowane rozwiązanie sieciowe dedykowane do integracji w systemach automatyki przemysłowej. Urządzenie zostało zaprojektowane jako niezarządzalny switch Ethernetowy, który pozwala na łatwe rozszerzenie interfejsu sieciowego sterowników SIMATIC S7-1200. Wyposażony w 4 porty RJ45 o prędkości transmisji 10/100 Mb/s, moduł umożliwia budowę lokalnych sieci w topologii gwiazdy, co jest kluczowe dla efektywnej komunikacji między sterownikami PLC, panelami HMI oraz systemami wizyjnymi i RFID.

• Wysoka wydajność komunikacyjna: Obsługa standardu Industrial Ethernet oraz PROFINET zapewnia stabilną wymianę danych w czasie rzeczywistym.
• Kompaktowa konstrukcja: Obudowa o szerokości dopasowanej do modułów S7-1200 pozwala na oszczędność miejsca w szafie sterowniczej.
• Diagnostyka LED: Zintegrowane diody LED informują o stanie zasilania oraz statusie połączenia na każdym z portów, co przyspiesza serwisowanie.
• Zasilanie przemysłowe: Urządzenie pracuje przy standardowym napięciu 24V DC, co eliminuje potrzebę stosowania dodatkowych zasilaczy w systemie.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane urządzeniom pracującym w trudnych warunkach przemysłowych. Posiada certyfikację CE oraz dopuszczenia UL/cUL, co gwarantuje bezpieczeństwo użytkowania i zgodność z międzynarodowymi standardami elektrotechnicznymi. Moduł jest w pełni kompatybilny ze standardem IEEE 802.3, co zapewnia bezproblemową współpracę z urządzeniami sieciowymi innych producentów. Dzięki wysokiej odporności na zakłócenia elektromagnetyczne (EMC), switch CSM 1277 może być montowany w bezpośrednim sąsiedztwie aparatury łączeniowej dużej mocy.

Zastosowanie

Moduł CSM 1277 znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych oraz systemach logistycznych. Jest niezastąpiony przy podłączaniu systemów identyfikacji RFID oraz czytników kodów kreskowych (np. serii MV420/MV440) do sterowników SIMATIC. Dzięki wykorzystaniu standardowych bloków funkcyjnych FC/FB 45, integracja systemów odczytu danych staje się intuicyjna i nie wymaga głębokich zmian w architekturze oprogramowania sterownika. Urządzenie doskonale sprawdza się w aplikacjach wymagających rozproszonej struktury sterowania, gdzie konieczne jest połączenie wielu węzłów Ethernetowych w obrębie jednej maszyny.

Wskazówki Montażowe

Montaż modułu CSM 1277 jest szybki i intuicyjny dzięki systemowi zatrzaskowemu na standardową szynę DIN 35 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Podłączenie zasilania: Należy wykorzystać przewody o odpowiednim przekroju, zapewniając stabilne napięcie 24V DC. Zaleca się stosowanie tulejek zaciskowych dla zapewnienia trwałego styku.
• Chłodzenie: Należy zachować odpowiednie odstępy wentylacyjne powyżej i poniżej modułu, aby zapewnić swobodną konwekcję powietrza.
• Okablowanie sieciowe: Do połączeń RJ45 zaleca się stosowanie ekranowanych przewodów kategorii 5e lub wyższej (Industrial Ethernet FC TP Cable), co minimalizuje ryzyko błędów transmisji w środowisku o dużym poziomie szumów.

FAQ

1. Czy switch CSM 1277 wymaga konfiguracji w środowisku TIA Portal?
Nie, CSM 1277 jest switchem niezarządzalnym typu "plug-and-play". Nie wymaga on przypisywania adresu IP ani konfiguracji w projekcie TIA Portal, co znacznie skraca czas uruchomienia systemu.

2. Czy moduł może współpracować ze sterownikami innymi niż S7-1200?
Tak, mimo że konstrukcyjnie pasuje do serii S7-1200, może być używany jako niezależny switch Ethernetowy do łączenia dowolnych urządzeń wspierających protokół TCP/IP lub PROFINET.

3. Jaka jest maksymalna długość kabla Ethernet podłączonego do portu RJ45?
Zgodnie ze standardem Ethernet, maksymalna długość segmentu kabla miedzianego wynosi 100 metrów.
