Moduł KEYSTONE gniazdo USB 3.0, przelotowe, wtyk kątowy 90st., biały, Keystone | VZ30UA Hager

Opis i Kluczowe Cechy

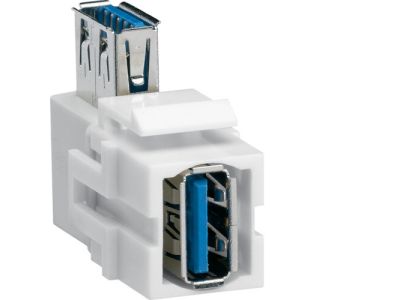

Gniazdo USB 3.0 KEYSTONE VZ30UA to moduł przelotowy (pass‑through) wyposażony we wtyk kątowy 90°. Przeznaczone do montażu w systemie Keystone umożliwia wygodne wyprowadzenie portu USB na zewnątrz paneli sterowniczych, puszek montażowych i listw. Kolor biały zapewnia estetyczny wygląd w standardowych obudowach. Produkt łączy funkcjonalność szybkiego interfejsu USB 3.0 z ergonomią montażu ułatwiającą instalację w ograniczonej przestrzeni.

• Standard USB 3.0: Zgodność z najnowszą specyfikacją USB‑IF gwarantuje szybki transfer danych, niezbędny przy podłączaniu pamięci masowych, kamer czy urządzeń konfiguracyjnych w aplikacjach przemysłowych i biurowych.
• Przelotowa konstrukcja (pass‑through): Umożliwia wyprowadzenie przewodu USB na drugą stronę panelu bez konieczności luzowania całego okablowania, co przyspiesza serwis i wymianę urządzeń.
• Wtyk kątowy 90°: Oszczędza miejsce za panelem i redukuje naprężenia kabla, wydłużając żywotność połączenia oraz ułatwiając prowadzenie przewodów w ciasnych szafach.
• System montażu Keystone: Uniwersalny format (standardowy otwór 19,2×14,9 mm) pozwala na instalację w panelach, puszkach, listwach oraz adapterach – zapewnia elastyczność w projektowaniu okablowania.
• Estetyczny kolor biały: Neutralny wygląd pasujący do większości paneli elewacyjnych, szaf sterowniczych i obudów, co utrzymuje jednolity wygląd instalacji.

Zgodność z Normami

Produkt spełnia wymagania specyfikacji USB 3.0 (USB‑IF). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi normami europejskimi w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Gniazdo USB 3.0 KEYSTONE VZ30UA znajduje zastosowanie wszędzie tam, gdzie potrzebny jest łatwo dostępny port USB w panelu lub obudowie – w automatyce przemysłowej, systemach okablowania strukturalnego oraz w instalacjach niskoprądowych.

• Montaż w panelach czołowych szaf sterowniczych – umożliwia dostęp do portu USB bez otwierania drzwi, co ułatwia konfigurację i diagnostykę.
• Integracja z systemami wizualizacji HMI – szybki transfer danych konfiguracyjnych i aktualizacji oprogramowania.
• Punkty dostępowe i stacje ładowania – wygodne podłączanie kamer, czytników, pamięci USB w recepcjach, salach konferencyjnych, warsztatach.
• Automatyka budynkowa – porty USB w puszkach montażowych do podłączania sterowników, czujników czy interfejsów komunikacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie zasilania (jeśli instalacja jest pod napięciem). Gniazdo przeznaczone jest do montażu w otworze panelu o standardowym wymiarze Keystone (19,2×14,9 mm) – samo zatrzaskuje się po wciśnięciu, nie wymaga narzędzi. Należy dobrać przewód USB o odpowiedniej długości i jakości, aby zapewnić niezawodne połączenie oraz unikać nadmiernego zginania wtyku kątowego 90°.

FAQ

• Czy gniazdo posiada podświetlenie LED? Nie, model VZ30UA nie jest wyposażony w diodę sygnalizacyjną. Podświetlenie dostępne jest w innych wariantach, np. z diodą aktywności.
• Jaki jest stopień ochrony IP? Produkt przeznaczony jest do montażu wewnątrz obudów i paneli – nie posiada deklarowanego stopnia ochrony IP. Po zamontowaniu w szczelnej obudowie odpowiedni poziom IP zapewnia ta obudowa.
• Czy gniazdo obsługuje starsze standardy USB? Tak, jest w pełni kompatybilne wstecz z USB 2.0 i USB 1.1, jednak rzeczywista prędkość transferu jest ograniczona do najwolniejszego podłączonego urządzenia.
