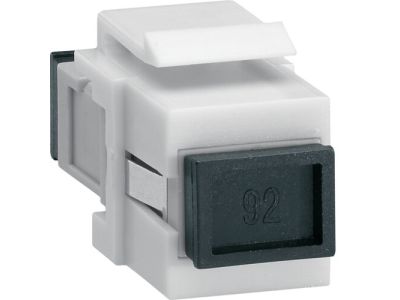

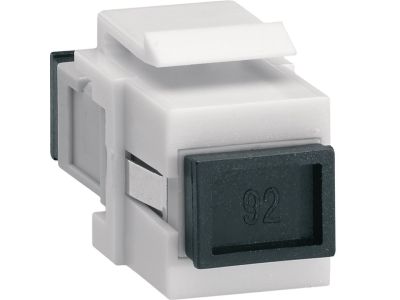

Moduł KEYSTONE gniazdo SC światłowod. żeński-żeński, SimPLEx, wielomod., biały, Keystone | VZ10LSC Hager

Opis i Kluczowe Cechy

Moduł Keystone VZ10LSC to pasywne gniazdo światłowodowe typu SC w konfiguracji żeński‑żeński, przeznaczone do łączenia włókien wielomodowych. Wykonane w standardzie SimPLEx, w kolorze białym, umożliwia szybkie i pewne łączenie patchcordów w sieciach światłowodowych. Dzięki kompaktowej obudowie Keystone produkt idealnie pasuje do standardowych paneli krosowniczych, puszek natynkowych oraz płyt czołowych.

• Gniazdo SC żeńskie‑żeńskie (adapter): Zapewnia symetryczne łączenie dwóch wtyków SC, eliminując potrzebę stosowania dodatkowych przedłużaczy – skraca czas instalacji i zmniejsza tłumienność połączenia.
• Wielomodowe (MM): Kompatybilne z włóknami 50/125 µm lub 62.5/125 µm, stosowanymi w sieciach LAN, SAN i okablowaniu strukturalnym.
• Standard SimPLEx: Konstrukcja modułu ułatwia beznarzędziowy montaż w panelach i puszkach Keystone – oszczędza czas instalatora.
• Kolor biały: Ułatwia identyfikację wizualną w gęsto upakowanych panelach krosowniczych, szczególnie w systemach z oznaczeniami kolorystycznymi.
• Kompatybilność z systemem Keystone: Moduł pasuje do wszystkich standardowych otworów Keystone (19,2 x 14,9 mm), co pozwala na elastyczne konfiguracje w patchpanelach, puszkach i listwach korytkowych.

Zgodność z Normami

Produkt jest zgodny z europejskimi i międzynarodowymi standardami dotyczącymi złączy światłowodowych typu SC (m.in. wymiary geometryczne, tłumienność). Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Moduł Keystone VZ10LSC przeznaczony jest do pracy w sieciach okablowania strukturalnego spełniających wymagania norm z serii ISO/IEC 11801 oraz EN 50173.

Zastosowanie

Moduł VZ10LSC znajduje zastosowanie we wszystkich miejscach, gdzie wymagane jest szybkie i stabilne łączenie włókien wielomodowych w standardzie SC. Idealnie sprawdza się w sieciach lokalnych, centrach danych oraz systemach telekomunikacyjnych.

• Panele krosownicze w szafach RACK – jako adapter do łączenia patchcordów z różnych stron panelu.
• Puszki natynkowe i podtynkowe w sieciach FTTH/FTTB – umożliwia estetyczne zakończenie włókna w punkcie abonenckim.
• Listwy korytkowe i moduły przyłączeniowe w biurach oraz halach produkcyjnych – łatwa rozbudowa i rekonfiguracja okablowania.
• Systemy transmisji sygnałów optycznych w automatyce przemysłowej i laboratoriach.

Wskazówki Montażowe

Montaż modułu Keystone VZ10LSC powinien być wykonany przez wykwalifikowany personel z uprawnieniami do prac przy okablowaniu strukturalnym (np. instalatorzy SEP). Przed rozpoczęciem prac należy bezwzględnie upewnić się, że źródła światła w torze optycznym są wyłączone – ryzyko uszkodzenia wzroku. Moduł wciska się w standardowy otwór Keystone (19,2 x 14,9 mm) w panelu lub puszce – nie wymaga narzędzi. Należy zadbać o czystość powierzchni stykowych (ferrule) przed połączeniem wtyków – stosować chusteczki bezpyłowe i alkohol izopropylowy. Nie używać nadmiernej siły przy wkładaniu wtyków SC.

FAQ

• Czy ten moduł nadaje się do włókien jednomodowych? Nie, moduł VZ10LSC jest przeznaczony wyłącznie do włókien wielomodowych (MM) – stosowania z włóknami jednomodowymi spowodują zwiększoną tłumienność i niedopasowanie.
• Jak czyścić gniazdo SC w tym module? Do czyszczenia wewnętrznych powierzchni łącznika stosuj dedykowane chusteczki do złączy światłowodowych (bezpyłowe, nasączone alkoholem). Unikaj dotykania powierzchni stykowych palcami. Regularnie czyść również wtyki patchcordów.
• Czy moduł pasuje do paneli innych producentów niż Keystone? Tak, moduły w standardzie Keystone (rozmiar 19,2 × 14,9 mm) są uniwersalne i pasują do większości paneli, puszek oraz listew dostępnych na rynku. Przed zakupem sprawdź jednak wymiary otworu w swoim panelu.
