Moduł KEYSTONE gniazdo LC światłowodowe żeński-żeński, DuPLEx, biały | VZ10LLC Hager

Opis i Kluczowe Cechy

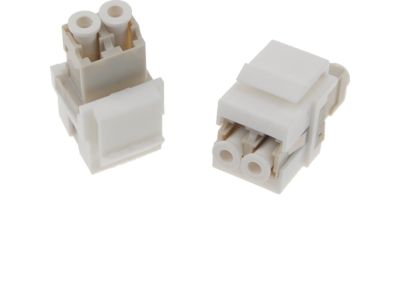

Moduł keystone o symbolu VZ10LLC to gniazdo światłowodowe LC w konfiguracji żeński-żeński (adapter), wykonane w standardzie Duplex w białej obudowie. Zaprojektowany do precyzyjnego łączenia dwóch wtyków LC, umożliwia szybkie i pewne przedłużanie lub łączenie kabli światłowodowych w sieciach telekomunikacyjnych i strukturalnych.

• Złącze LC Duplex żeński-żeński: Umożliwia jednoczesne połączenie dwóch włókien (nadawanie/odbiór) w jednym module, co skraca czas instalacji i oszczędza miejsce w panelu.
• Konstrukcja Duplex: Obsługuje symetryczne pary włókien, niezbędne w transmisji dwukierunkowej, zapewniając zgodność ze standardami sieci światłowodowych.
• Obudowa w kolorze białym: Estetyczny wygląd ułatwiający dopasowanie do jasnych paneli i puszek montażowych, szczególnie w biurach i centrach danych.
• Format keystone: Uniwersalny wymiar pozwalający na szybki montaż w standardowych panelach keystone, ramkach natynkowych i puszkach typu flush mount.
• Precyzyjne tuleje centrujące: Gwarantują niskie tłumienie i stabilną transmisję sygnału optycznego w zakresie jednomodowym i wielomodowym.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z ogólnie przyjętymi standardami mechanicznymi dla złączy światłowodowych LC oraz wymaganiami dla akcesoriów keystone. Produkt posiada oznaczenie CE, co oznacza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Adapter VZ10LLC znajduje zastosowanie w instalacjach światłowodowych, gdzie wymagane jest pewne i szybkie łączenie kabli LC w punktach dystrybucyjnych i abonenckich.

• Montaż w patch panelach w szafach telekomunikacyjnych i serwerowniach.
• Punkty abonenckie w sieciach FTTH (ang. Fiber to the home) jako gniazdo ścienne.
• Łączenie kabli krosowniczych w celu przedłużenia trasy optycznej w instalacjach tymczasłych i stałych.
• Budowa sieci strukturalnych w biurach, hotelach i centrach danych – jako element ujednoliconego systemu gniazd keystone.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez osoby z odpowiednią wiedzą w zakresie instalacji światłowodowych. Przed montażem należy upewnić się, że źródła światła laserowego są odłączone – nie patrzeć bezpośrednio we włókna. Moduł wciska się w otwór o standardowym wymiarze keystone (np. w panelu lub ramce) aż do zatrzaśnięcia. Do demontażu zaleca się użycie dedykowanego narzędzia do keystone. Przed podłączeniem kabli należy oczyścić tuleje adaptera oraz wtyki LC suchym patyczkiem bezpyłowym, aby uniknąć zanieczyszczeń zwiększających tłumienie. Nie należy stosować nadmiernej siły – włożenie wtyku powinno być lekkie i wyraźnie wyczuwalne.

FAQ

• Czy adapter VZ10LLC obsługuje włókna jednomodowe i wielomodowe? Tak, złącze LC jest standardem mechanicznym dla obu typów włókien. Adapter pasuje do wtyków LC zarówno SM, jak i MM, jednak ostateczne parametry transmisyjne zależą od jakości połączenia i precyzji tulei.
• Jak prawidłowo zamontować moduł w panelu keystone? Należy ustawić moduł w otworze panelu od przodu i docisnąć, aż zatrzaski po bokach wskoczą w wycięcia. Usłyszysz charakterystyczne kliknięcie. Demontaż wykonuje się poprzez wciśnięcie zatrzasków narzędziem i wypchnięcie modułu od tyłu.
• Jakie są zalecenia dotyczące czyszczenia adaptera? Przed pierwszym użyciem oraz po każdej zmianie kabla należy wyczyścić wewnętrzną tuleję adaptera bezpyłowym patyczkiem nasączonym izopropanolem (dedykowanym do optyki). Pozostawić do całkowitego wyschnięcia przed włożeniem wtyku. Regularne czyszczenie zapobiega wzrostowi tłumienia i zakłóceniom transmisji.
