Moduł jednofazowy, zasilacz impulsowyY DC 5V, 12W | 146701 Legrand

Opis i Kluczowe Cechy

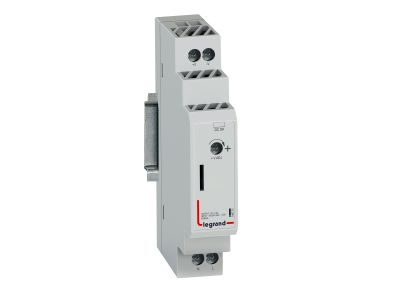

Modułowy zasilacz impulsowy jednofazowy DC o symbolu 146701 przeznaczony jest do przetwarzania napięcia sieciowego 100–240 V~ na stabilizowane napięcie 5 V DC. Dzięki mocy znamionowej 12 W oraz prądowi wyjściowemu 2,4 A zapewnia bezpieczne i niezawodne zasilanie odbiorników 5 V w rozdzielnicach i szafach sterowniczych. Urządzenie zajmuje tylko 1 moduł szerokości na szynie TH35, co oszczędza miejsce w rozdzielnicy.

• Wbudowany potencjometr regulacji napięcia: umożliwia płynną nastawę napięcia wyjściowego w zakresie 4,5–5,5 V DC, dostosowując zasilanie do indywidualnych potrzeb odbiorników.
• Wskaźnik obecności napięcia wyjściowego: dioda LED na froncie sygnalizuje pracę zasilacza, ułatwiając szybką diagnostykę bez użycia miernika.
• Zabezpieczenie zwarciowe i przeciążeniowe: automatycznie chroni zasilacz i podłączone urządzenia przed skutkami awarii, zwiększając bezpieczeństwo instalacji.
• Szeroki zakres napięcia wejściowego 100–240 V~: umożliwia pracę w różnych sieciach zasilających na całym świecie bez konieczności przełączania.
• Kompaktowa szerokość 1 modułu (17,5 mm): minimalizuje zajmowaną przestrzeń w rozdzielnicy, co jest szczególnie cenne w ciasnych szafach sterowniczych.

Zgodność z Normami

Zasilacz spełnia wymagania norm IEC/EN 60950-1 (bezpieczeństwo urządzeń informatycznych), EN 55022 klasa B (emisja zakłóceń), EN 61000-3-2 i EN 61000-3-3 (harmoniczne i wahania napięcia), EN 61000-6-2 (odporność zakłóceniowa w środowisku przemysłowym) oraz EN 61204-3 (wymagania EMC dla zasilaczy DC). Posiada klasę ochronności II oraz oznakowanie CE, co potwierdza zgodność z europejskimi dyrektywami.

Zastosowanie

Dzięki stabilnemu napięciu 5 V DC i zabezpieczeniom, zasilacz sprawdza się w szerokim zakresie aplikacji wymagających niezawodnego źródła niskiego napięcia w instalacjach przemysłowych i budynkowych.

• Zasilanie sterowników PLC, modułów wejść/wyjść oraz przekaźników wymagających napięcia 5 V DC w szafach sterowniczych.
• Zasilanie czujników, sygnalizatorów i wyświetlaczy w automatyce budynkowej – np. w systemach oświetlenia awaryjnego czy BMS.
• Zasilanie bramek logicznych, mikrokontrolerów i układów IoT montowanych w rozdzielnicach elektrycznych.
• Jako zasilacz pomocniczy w układach sterowania łączeniowego (styczniki, przekaźniki) do zasilania cewek lub układów sterowania 5 V.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Zasilacz przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Należy zapewnić odpowiedni przekrój przewodów dostosowany do prądu znamionowego 2,4 A oraz moment dokręcania zacisków zgodny z dokumentacją producenta. Instalację wykonać zgodnie z normami bezpieczeństwa, zapewniając prawidłową wentylację urządzenia.

FAQ

• Czy zasilacz ma diodę sygnalizującą pracę? Tak, na froncie urządzenia znajduje się wskaźnik obecności napięcia wyjściowego (LED), który świeci, gdy zasilacz dostarcza napięcie 5 V DC. Umożliwia to szybkie sprawdzenie stanu pracy bez użycia miernika.
• Czy napięcie wyjściowe można regulować? Tak, zasilacz wyposażono w potencjometr umieszczony z przodu, który umożliwia regulację napięcia wyjściowego w zakresie od 4,5 V do 5,5 V DC. Pozwala to dostosować wartość napięcia do wymagań konkretnego odbiornika.
• Jakie zabezpieczenia posiada ten zasilacz? Urządzenie ma wbudowane zabezpieczenie zwarciowe oraz przeciążeniowe, które automatycznie odcinają napięcie wyjściowe w przypadku przekroczenia dopuszczalnego prądu lub zwarcia na wyjściu. Po usunięciu usterki zasilacz wraca do normalnej pracy (automatyczny restart).
