Moduł jednofazowy, zasilacz impulsowy DC 24V, 92W | 146724 Legrand

Opis i Kluczowe Cechy

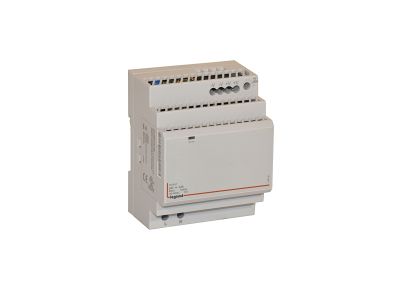

Modułowy zasilacz impulsowy DC 24 V o symbolu 146724 to kompaktowe źródło stabilnego napięcia stałego o mocy 92 W i prądzie znamionowym 3,8 A. Urządzenie pracuje w szerokim zakresie napięcia wejściowego 100–240 V AC, umożliwiając regulację napięcia wyjściowego w zakresie 21,6–29 V DC. Dzięki szerokości 4 modułów (70 mm) oraz montażowi na szynie TH35 idealnie sprawdza się w rozdzielnicach i szafach sterowniczych.

• Moc znamionowa 92 W / prąd 3,8 A: Zapewnia wydajne i stabilne zasilanie odbiorników w instalacjach automatyki i sterowania.
• Szeroki zakres napięcia wejściowego 100–240 V AC: Umożliwia pracę w różnych sieciach zasilających bez konieczności przełączania – uniwersalność zastosowania.
• Regulacja napięcia wyjściowego 21,6–29 V DC: Pozwala dostosować napięcie do wymagań konkretnych odbiorników, np. kompensując spadki napięcia na długich przewodach.
• Wbudowane zabezpieczenie zwarciowe i przeciążeniowe: Chroni zasilacz i podłączone urządzenia przed uszkodzeniem, zwiększając bezpieczeństwo instalacji.
• Szerokość 4 moduły (70 mm) i montaż na szynie TH35: Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy i ułatwia integrację z istniejącą aparaturą.

Zgodność z Normami

Produkt jest zgodny z normami IEC/EN 60950-1, EN 55022 klasa B, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2 oraz EN 61204-3. Posiada klasę ochronności II, co eliminuje konieczność podłączania przewodu ochronnego PE.

Zastosowanie

Zasilacz przeznaczony jest do zasilania urządzeń sterujących, przekaźników, styczników, sterowników PLC, czujników i siłowników w szafach sterowniczych i rozdzielnicach. Sprawdza się zarówno w automatyce budynkowej, jak i w lekkich zastosowaniach przemysłowych.

• Zasilanie układów automatyki budynkowej – sterowników oświetlenia, siłowników rolet, czujników ruchu.
• Zasilanie przemysłowych sterowników PLC i modułów wejść/wyjść w szafach sterowniczych.
• Zasilanie systemów sygnalizacji i bezpieczeństwa wymagających napięcia 24 V DC.
• Zasilanie urządzeń telekomunikacyjnych i IT w infrastrukturze sieciowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy z odpowiednim odprowadzeniem ciepła. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać do prądu znamionowego (3,8 A) zgodnie z normami instalacyjnymi. Moment dokręcania zacisków stosować według dokumentacji producenta. Dzięki klasie ochronności II nie jest wymagane podłączanie przewodu ochronnego PE.

FAQ

• Jakie jest napięcie wyjściowe i czy można je regulować? Napięcie wyjściowe wynosi nominalnie 24 V DC z możliwością regulacji w zakresie od 21,6 do 29 V DC za pomocą potencjometru umieszczonego na froncie urządzenia.
• Jaki stopień ochrony IP ma ten zasilacz? Producent nie podaje konkretnego stopnia IP. Zasilacz przeznaczony jest do montażu wewnątrz rozdzielnicy, która zapewnia odpowiednią ochronę przed pyłem i wilgocią – standardowo stosuje się IP20 dla tego typu aparatury modułowej.
• Czy zasilacz posiada zabezpieczenie przed zwarciem? Tak, urządzenie wyposażono w wbudowane zabezpieczenie zwarciowe oraz przeciążeniowe, które automatycznie odcina napięcie wyjściowe w przypadku wykrycia nieprawidłowości.
