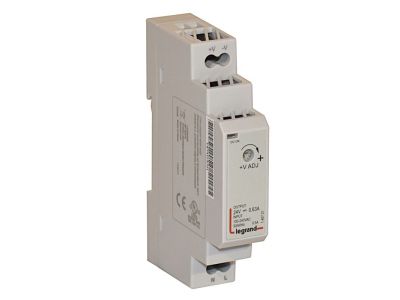

Moduł jednofazowy, zasilacz impulsowy DC 24V, 15W | 146721 Legrand

Opis i Kluczowe Cechy

Modułowy zasilacz impulsowy jednofazowy o symbolu 146721 dostarcza stabilne napięcie 24 V DC i moc 15 W (prąd znamionowy 0,6 A). Zajmujący tylko 1 moduł na szynie TH35, idealnie sprawdza się w rozdzielnicach, gdzie liczy się oszczędność miejsca. Regulacja napięcia w zakresie 21,6–29 V DC pozwala dopasować parametry do wymagań konkretnych odbiorników, a wbudowane zabezpieczenia zwarciowe i przeciążeniowe chronią podłączone urządzenia.

• Napięcie wejściowe 100–240 V~: uniwersalne zasilanie w każdej instalacji – działa zarówno w sieci 230 V, jak i 110 V.
• Napięcie wyjściowe 24 V DC, prąd 0,6 A, moc 15 W: optymalne parametry do zasilania czujników, przekaźników, małych sterowników PLC i elementów automatyki.
• Regulacja napięcia wyjściowego 21,6–29 V DC: potencjometr na froncie umożliwia precyzyjne dostrojenie napięcia do wymagań odbiorników.
• Wbudowane zabezpieczenie zwarciowe i przeciążeniowe: chroni zasilacz i obwody przed uszkodzeniami, zapewniając niezawodną pracę.
• Wskaźnik obecności napięcia wyjściowego (LED): ułatwia szybką diagnostykę – od razu widać, czy zasilacz pracuje poprawnie.
• Szerokość 1 moduł (18 mm), montaż na szynę TH35: kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy i ułatwia instalację.

Zgodność z Normami

Zasilacz spełnia wymagania norm IEC/EN 60950-1 (bezpieczeństwo urządzeń IT), EN 55022 klasa B (emisja zakłóceń), EN 61000-3-2 i EN 61000-3-3 (harmoniczne i wahania napięcia), EN 61000-6-2 (odporność w środowisku przemysłowym) oraz EN 61204-3 (zasilacze niskiego napięcia). Posiada certyfikat CE i klasę ochronności II.

Zastosowanie

Zasilacz znajdzie zastosowanie wszędzie tam, gdzie potrzebne jest stabilne napięcie 24 V DC w układach automatyki i sterowania. Dzięki modułowej budowie i montażowi na szynie TH35 idealnie komponuje się z inną aparaturą modułową.

• Zasilanie sterowników PLC, przekaźników i styczników w szafach sterowniczych.
• Dostarczanie napięcia do czujników, aktuatorów i elementów wykonawczych w automatyce budynkowej.
• Zasilanie wyświetlaczy, sygnalizatorów i systemów alarmowych wymagających 24 V DC.
• Stabilne źródło zasilania dla central wentylacyjnych, siłowników i regulatorów w systemach HVAC.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 0,6 A. Wszystkie czynności montażowe wykonywać zgodnie z dokumentacją producenta.

FAQ

• Czy zasilacz posiada wskaźnik pracy? Tak, na froncie znajduje się dioda LED sygnalizująca obecność napięcia wyjściowego 24 V DC – ułatwia to szybką ocenę stanu urządzenia.
• Jaki jest stopień ochrony (IP) tego zasilacza? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i przed ciałami stałymi >12,5 mm.
• Czy można regulować napięcie wyjściowe? Tak, dzięki potencjometrowi na froncie napięcie wyjściowe można płynnie ustawić w zakresie 21,6–29 V DC, co pozwala dopasować je do wymagań konkretnych odbiorników.
