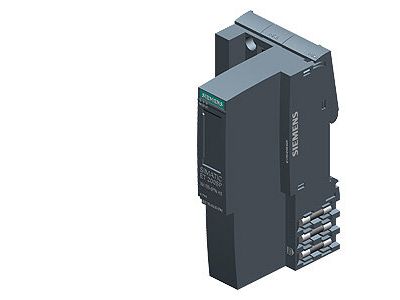

Moduł interfejsu PROFINET SIMATIC ET 200SP IM155-6PN HS (HIGH SPEED), max. 30 modułów rozszerzeń | 6ES7155-6AU00-0DN0 Siemens

Alternatywny kod produktu: 6ES71556AU000DN0

Opis i Kluczowe Cechy

Moduł interfejsu PROFINET SIMATIC ET 200SP IM155-6PN High Speed (HS) o symbolu 6ES7155-6AU00-0DN0 służy jako centralny punkt komunikacyjny w rozproszonym systemie I/O. Umożliwia podłączenie maksymalnie 30 modułów rozszerzeń, a w trybie isochronous osiąga czas cyklu 0,125 ms, co zapewnia bardzo szybką i deterministyczną transmisję danych w aplikacjach sterujących. Dzięki obsłudze Multi‑hotswap można wymieniać moduły bez wyłączania całego systemu, co skraca przestoje i ułatwia serwis. Urządzenie przeznaczone do montażu w szafie sterowniczej w stopniu ochrony IP20.

• Maksymalnie 30 modułów I/O: możliwość rozbudowy stacji o dużą liczbę modułów sygnałowych, co pozwala elastycznie dopasować system do skali procesu.
• Tryb isochronous 0,125 ms: gwarantuje powtarzalną, szybką wymianę danych, niezbędną w aplikacjach wymagających precyzyjnego taktowania (np. napędy, pozycjonowanie).
• Multi‑hotswap: wymiana modułów bez odłączania zasilania całej stacji – skraca czas konserwacji i minimalizuje przestoje linii.
• Stopień ochrony IP20: bezpieczna praca w suchych pomieszczeniach rozdzielnic i szaf sterowniczych, zgodna z typowym standardem dla aparatury modułowej.
• Zintegrowany serwer modułu: ułatwia diagnostykę i zarządzanie danymi przez sieć PROFINET, upraszczając konfigurację i monitoring.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw europejskich i jest oznaczony znakiem CE. Produkt zaprojektowano zgodnie z ogólnymi standardami automatyki przemysłowej, co gwarantuje bezpieczną integrację w systemach sterowania.

Zastosowanie

Moduł interfejsu IM155-6PN HS znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna komunikacja PROFINET z wieloma modułami I/O. Sprawdzi się w zautomatyzowanych liniach produkcyjnych, maszynach pakujących, transporcie bliskim oraz w aplikacjach wymagających precyzyjnej synchronizacji.

• Sterowanie i monitoring linii o dużym zagęszczeniu sygnałów cyfrowych i analogowych.
• Szybkie pętle regulacji w napędach i serwonapędach (tryb isochronous).
• Elastyczna rozbudowa stacji I/O w systemach, które muszą być serwisowane bez wyłączania produkcji (hot-swap).
• Integracja z systemami Safety (SIL 3 / PLe) przy użyciu odpowiednich modułów fail‑safe.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Moduł przeznaczony jest do mocowania na szynie DIN TH35 w szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające całą stację. Użyj przewodów o przekroju dostosowanym do prądu obciążenia (zgodnie z dokumentacją systemu). Dokręcaj śruby zacisków momentem podanym w instrukcji producenta. Zachowaj odpowiednie odstępy od innych urządzeń dla zapewnienia wentylacji.

FAQ

• Czy moduł obsługuje wymianę modułów w gorąco (hot‑swap)? Tak, funkcja Multi‑hotswap pozwala na wymianę modułów I/O bez wyłączania napięcia całej stacji, pod warunkiem użycia odpowiedniego modułu serwera.
• Jaki stopień ochrony ma ten moduł? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w suchych pomieszczeniach w szafie lub rozdzielnicy.
• Jaką maksymalną liczbę modułów można podłączyć? Moduł obsługuje do 30 modułów rozszerzeń (I/O) w ramach jednej stacji ET 200SP.
