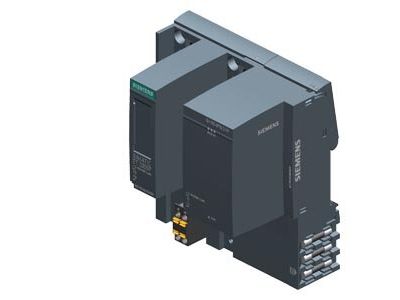

Moduł interfejsu PROFINET IM155-6PN/3 HF do SIMATIC ET 200SP | 6ES7155-6AU30-0CN0 Siemens

Opis i Kluczowe Cechy

Moduł interfejsu PROFINET IM155-6PN/3 HF (symbol 6ES7155-6AU30-0CN0) to kluczowy element systemu SIMATIC ET 200SP, przeznaczony do budowy rozproszonych sieci automatyki przemysłowej. Wyposażony w 3 porty PROFINET oraz funkcję redundancji S2, zapewnia ciągłość pracy nawet w przypadku awarii jednego z połączeń. Obsługa protokołów Ethernet umożliwia szybką wymianę danych w czasie rzeczywistym (0.25 ms), co czyni go idealnym rozwiązaniem dla aplikacji wymagających wysokiej synchronizacji i niezawodności.

• 3-portowy interfejs PROFINET: Umożliwia budowę sieci z redundancją S2, zwiększając odporność na awarie i zapewniając ciągłość transmisji danych.
• Funkcja multi-hotswap: Szybka wymiana modułów bez konieczności wyłączania systemu – minimalizuje przestoje w produkcji.
• Tryb izochroniczny (0.25 ms):
• Redundancja S2: Automatyczne przełączanie na zapasowe łącze w przypadku awarii, gwarantujące ciągłość pracy krytycznych procesów przemysłowych.
• Kompatybilność z SIMATIC ET 200SP: Uniwersalne połączenie z szeroką gamą modułów wejścia/wyjścia, w tym cyfrowymi, analogowymi i bezpieczeństwa (do SIL 3/PLe).
• Zabezpieczenie PN strain relief (opcjonalne): Chroni złącza PROFINET przed mechanicznym obciążeniem, wydłużając żywotność połączeń.

Zgodność z Normami

Moduł spełnia wymagania norm przemysłowych dla urządzeń automatyki, w tym dyrektywy unijne dotyczące bezpieczeństwa maszyn (2006/42/WE) i kompatybilności elektromagnetycznej (EMC). Posiada certyfikację CE oraz zgodność z normami przemysłowymi SIMATIC, gwarantującą wysoką jakość i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Moduł interfejsu PROFINET IM155-6PN/3 HF znajduje zastosowanie w zaawansowanych systemach automatyki przemysłowej, gdzie wymagana jest wysoka wydajność, niezawodność i szybka wymiana danych.

• Budowa rozproszonych systemów sterowania w zakładach produkcyjnych (np. przemysł motoryzacyjny, chemiczny, energetyka).
• Zastosowania wymagające redundancji sieci PROFINET (np. linie produkcyjne, systemy krytyczne).
• Integracja z modułami wejścia/wyjścia ET 200SP, w tym cyfrowymi, analogowymi i bezpieczeństwa (SIL 3/PLe).
• Systemy sterowania maszynami o wysokiej dynamice, np. napędami do 5.5 kW zintegrowanymi rozrusznikami silników.
• Zastosowania z wymaganiami izochronicznej transmisji danych (np. aplikacje motion control).

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną SIMATIC ET 200SP. Przed instalacją należy upewnić się, że zasilanie systemu jest odłączone. Moduł montuje się w dedykowanym slocie systemu ET 200SP, a złącza PROFINET należy podłączyć zgodnie z kolorowym kodowaniem przewodów (standardowe oznaczenia TIA Portal). W przypadku stosowania opcjonalnego zabezpieczenia PN strain relief, należy je zamontować przed podłączeniem kabli sieciowych. Po montażu zaleca się przeprowadzenie testów funkcjonalnych i diagnostycznych.

FAQ

• Czy moduł IM155-6PN/3 HF obsługuje protokoły innych producentów? Moduł obsługuje standardowe protokoły Ethernet, w tym PROFINET, ale nie jest kompatybilny z innymi systemami sieciowymi (np. EtherCAT, DeviceNet). Komunikacja odbywa się wyłącznie przez interfejs PROFINET.
• Jaka jest maksymalna liczba modułów I/O w systemie z tym interfejsem? Moduł obsługuje do 64 modułów wejścia/wyjścia oraz 16 modułów ET 200AL w jednym systemie SIMATIC ET 200SP.
• Czy moduł wymaga dodatkowego zasilania? Tak – moduł wymaga zasilania 24V DC, które powinno być dostarczone zgodnie z dokumentacją systemu ET 200SP.
