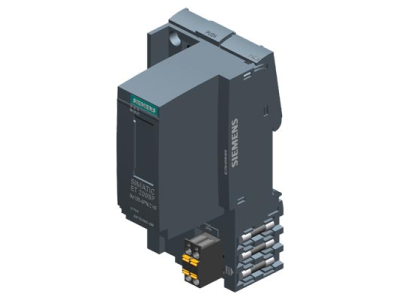

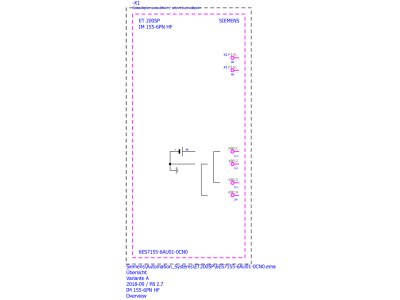

Moduł interfejsu PROFINET IM155-6PN/2 HF do SIMATIC ET 200SP | 6ES7155-6AU01-0CN0 Siemens

Opis i Kluczowe Cechy

Moduł interfejsu SIEMENS SIMATIC ET 200SP IM 155-6PN/2 High Feature (HF) o numerze katalogowym 6ES7155-6AU01-0CN0 to zaawansowane rozwiązanie komunikacyjne dedykowane dla rozproszonych systemów wejść/wyjść. Urządzenie to stanowi serce stacji ET 200SP, umożliwiając bezproblemową integrację z siecią PROFINET. Wersja High Feature oferuje rozszerzoną funkcjonalność, w tym obsługę do 64 modułów wejść/wyjść oraz dodatkowo do 16 modułów w systemie ET 200AL, co pozwala na budowę bardzo rozbudowanych i skalowalnych aplikacji przemysłowych.

• Wysoka wydajność: Minimalny czas cyklu wynoszący zaledwie 0,25 ms oraz wsparcie dla trybu izochronicznego (isochronous mode) gwarantują precyzyjną synchronizację procesów w czasie rzeczywistym.
• Redundancja S2: Zapewnia zwiększoną dostępność systemu poprzez możliwość pracy w układach redundantnych, co jest kluczowe w procesach o krytycznym znaczeniu dla ciągłości produkcji.
• Technologia Multi-HotSwap: Pozwala na wymianę wielu modułów podczas pracy urządzenia (pod napięciem), co drastycznie skraca czas przestojów serwisowych i ułatwia konserwację.
• Elastyczność złączy: Moduł posiada jeden slot na BusAdapter, co umożliwia dopasowanie fizycznego interfejsu przyłączeniowego (np. RJ45 lub FastConnect) do specyficznych wymagań instalacji.
• Zintegrowany moduł serwerowy: W zestawie znajduje się niezbędny moduł serwerowy kończący magistralę stacji ET 200SP.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co potwierdza jego niezawodność w trudnych warunkach środowiskowych. Moduł posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. System SIMATIC ET 200SP jest w pełni zintegrowany z ekosystemem TIA Portal, co zapewnia pełną zgodność z normami bezpieczeństwa funkcjonalnego do poziomu SIL 3 oraz PLe w przypadku zastosowania odpowiednich modułów Fail-Safe.

Zastosowanie

Dzięki swojej kompaktowej budowie i ogromnej mocy obliczeniowej, moduł IM 155-6PN/2 HF znajduje zastosowanie w szerokim spektrum branż:

• Budowa maszyn: Idealny do szybkich maszyn pakujących i montażowych wymagających krótkich czasów reakcji.
• Automatyka procesowa: Dzięki redundancji S2 doskonale sprawdza się w systemach sterowania, gdzie niezawodność komunikacji jest priorytetem.
• Zarządzanie energią: Współpraca z modułami Energy Meter pozwala na precyzyjne monitorowanie i analizę zużycia energii elektrycznej w zakładzie.
• Rozproszone systemy sterowania: Możliwość podłączenia modułów ET 200AL pozwala na wyprowadzenie sygnałów poza szafę sterowniczą bezpośrednio na maszynę.

Wskazówki Montażowe

Montaż modułu IM 155-6PN/2 HF jest intuicyjny, jednak wymaga przestrzegania kilku zasad inżynierskich:

• Szyna DIN: Urządzenie montuje się na standardowej szynie montażowej TH35. Należy zapewnić stabilne osadzenie, aby uniknąć wibracji.
• BusAdapter: Przed uruchomieniem należy zamontować odpowiedni adapter magistrali w dedykowanym slocie, co zdefiniuje sposób podłączenia przewodów sieciowych PROFINET.
• Okablowanie: Zaleca się stosowanie certyfikowanych przewodów PROFINET oraz opcjonalnego odciążenia ciągu (strain relief) dla zapewnienia trwałości mechanicznej połączeń.
• Moduł serwerowy: Należy pamiętać o zamontowaniu modułu serwerowego na końcu stacji – bez niego magistrala wewnętrzna nie zostanie zamknięta, co uniemożliwi poprawną pracę systemu.

FAQ

1. Czy moduł IM 155-6PN/2 HF obsługuje funkcję Shared Device?
Tak, moduły klasy High Feature wspierają zaawansowane funkcje PROFINET, w tym udostępnianie danych wejściowych do wielu sterowników PLC.

2. Ile modułów mogę maksymalnie podłączyć do jednego interfejsu?
Interfejs obsługuje do 64 modułów rozszerzeń SIMATIC ET 200SP w jednej linii oraz dodatkowo do 16 modułów systemu ET 200AL.

3. Czy w zestawie znajduje się adapter RJ45?
Moduł posiada slot na BusAdapter, który należy dokupić osobno w zależności od preferowanego standardu przyłącza (np. BA 2xRJ45 lub BA 2xFC).
