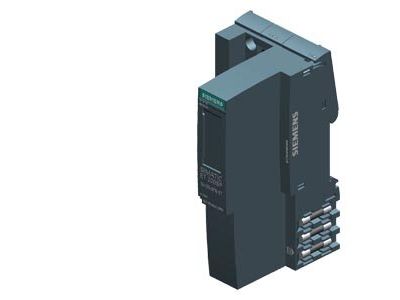

Moduł interfejsu PROFINET IM155-6 PN standard,maks. 32 mod. I/O i 16 mod. ET 200., SIMATIC ET 200SP | 6ES7155-6AU01-0BN0 Siemens

Alternatywny kod produktu: 6ES71556AU010BN0

Opis i Kluczowe Cechy

Moduł interfejsu PROFINET IM155-6 PN standard firmy Siemens (numer katalogowy 6ES7155-6AU01-0BN0) to centralny element systemu rozproszonego I/O SIMATIC ET 200SP. Umożliwia podłączenie do 32 modułów I/O oraz 16 modułów ET 200AL, zapewniając elastyczną rozbudowę stanowiska automatyki. Funkcja single hot swap pozwala na wymianę modułów podczas pracy instalacji, co minimalizuje przestoje produkcyjne. Moduł przystosowany jest do montażu w kompaktowej szafie sterowniczej i charakteryzuje się stopniem ochrony IP20.

• Maks. 32 moduły I/O i 16 modułów ET 200AL: Zapewnia dużą skalowalność systemu – możesz dostosować liczbę i rodzaj modułów do konkretnych potrzeb aplikacji, bez konieczności zakupu nadmiarowych komponentów.
• Single hot swap: Umożliwia wymianę modułów I/O przy włączonym zasilaniu, co skraca czas konserwacji i zwiększa dostępność linii produkcyjnej.
• Zintegrowany moduł serwerowy (6ES7193-6PA00-0AA0): Zawarty w zestawie moduł serwerowy upraszcza konfigurację i zapewnia prawidłową komunikację w sieci PROFINET.
• Stopień ochrony IP20: Gwarantuje bezpieczną pracę w zamkniętych rozdzielnicach i szafach sterowniczych, chroniąc elektronikę przed pyłem i przypadkowym dotknięciem.
• Komunikacja PROFINET: Zapewnia szybką i niezawodną wymianę danych z nadrzędnym sterownikiem, co jest kluczowe w aplikacjach czasu rzeczywistego.

Zgodność z Normami

Moduł interfejsu SIMATIC ET 200SP spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt został zaprojektowany i wyprodukowany zgodnie ze standardami DIN, co gwarantuje wysoką jakość i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Moduł IM155-6 PN standard jest dedykowany do budowy rozproszonych systemów I/O w automatyce przemysłowej. Sprawdza się w aplikacjach wymagających elastycznej konfiguracji, szybkiej komunikacji oraz możliwości wymiany modułów pod napięciem.

• Sterowanie i monitorowanie procesów produkcyjnych w przemyśle motoryzacyjnym, spożywczym czy maszynowym – jako centralna jednostka łącząca czujniki, siłowniki i przekaźniki z sterownikiem PLC.
• Integracja z systemami wizyjnymi i etykietowaniem – dzięki dużej liczbie obsługiwanych modułów I/O możliwa jest precyzyjna kontrola wielu punktów końcowych.
• Automatyka budynkowa i magazynowa – moduł umożliwia szybkie wdrożenie rozproszonych punktów pomiarowych i sterujących w inteligentnych instalacjach.
• Zastosowania wymagające redundancji lub szybkiej zmiany konfiguracji – funkcja single hot swap minimalizuje przestoje podczas modernizacji linii.

Wskazówki Montażowe

Montaż modułu interfejsu PROFINET powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całej szafy sterowniczej. Moduł montuje się na szynie TH35 (DIN) zgodnie z dokumentacją techniczną producenta. Należy stosować przewody o przekroju dobranym do spodziewanego prądu (dla magistrali PROFINET zalecane są kable ekranowane). Moment dokręcania śrub zacisków modułu serwerowego oraz przyłączy zasilania musi być zgodny z instrukcją Siemens. Po zamontowaniu sprawdź poprawność połączeń i załącz napięcie dopiero po upewnieniu się, że wszystkie moduły są prawidłowo osadzone.

FAQ

• Czy moduł obsługuje podświetlenie LED lub sygnalizację stanu? Moduł IM155-6 PN wyposażony jest w diody sygnalizacyjne (BF, SF, MT) informujące o stanie komunikacji i błędach. Nie ma podświetlenia samego interfejsu, ale zintegrowany moduł serwerowy może dostarczać dodatkowej diagnostyki.
• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm (np. palce) oraz brak ochrony przed wilgocią. Przeznaczony jest do montażu w suchych, zamkniętych szafach sterowniczych.
• Czy mogę wymieniać moduły I/O bez wyłączania napięcia? Tak, moduł obsługuje funkcję single hot swap, co pozwala na wymianę modułów I/O oraz ET 200AL podczas pracy systemu, pod warunkiem zachowania procedur bezpieczeństwa opisanych w dokumentacji Siemens.
