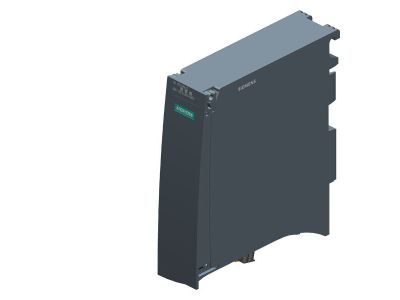

Modul interfejsu PROFINET IM155-5 PN ST, SIMATIC ET 200MP | 6ES7155-5AA01-0AB0 Siemens

Alternatywny kod produktu: 6ES71555AA010AB0

Opis i Kluczowe Cechy

Moduł interfejsu PROFINET IM155-5 PN ST (numer katalogowy 6ES7155-5AA01-0AB0) firmy Siemens został zaprojektowany dla systemu SIMATIC ET 200MP – modularnego i skalowalnego systemu I/O o wysokiej gęstości kanałów. Umożliwia podłączenie do 12 modułów elektronicznych bez dodatkowego zasilania oraz do 30 modułów z dodatkowym zasilaczem, co zapewnia elastyczną rozbudowę stanowisk. Obsługa izochronicznego przesyłu danych (IRT) z czasem cyklu ≥0,25 ms gwarantuje deterministyczną komunikację w aplikacjach czasu rzeczywistego. Wbudowane funkcje diagnostyczne i mechanizm Fast Startup (FSU) z czasem 500 ms przyspieszają uruchomienie systemu.

• Obsługa do 12 modułów bez dodatkowego zasilania (do 30 z zasilaczem): Umożliwia elastyczne skalowanie systemu I/O w zależności od potrzeb aplikacji – od małych do rozbudowanych konfiguracji.
• IRT (Isochronous Real-Time) ≥0,25 ms: Zapewnia wysoce deterministyczną i szybką komunikację PROFINET, niezbędną w aplikacjach synchronicznych i precyzyjnego sterowania.
• Tryb Shared Device: Pozwala na współdzielenie modułów I/O pomiędzy kilkoma kontrolerami, redukując koszty i liczbę komponentów.
• FSU (Fast Start-Up) 500 ms: Skraca czas startu systemu po przywróceniu zasilania, co jest kluczowe w aplikacjach wymagających szybkiego restartu.
• Wbudowana diagnostyka i aktualizacja firmware (FW-Update) w standardzie I&M0...3: Ułatwia identyfikację usterek oraz zdalną konserwację, zwiększając dostępność maszyny.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich oraz posiada certyfikację CE. Został zaprojektowany zgodnie ze standardami branżowymi Siemens dla systemów automatyki przemysłowej, co gwarantuje bezpieczną i niezawodną pracę w środowiskach produkcyjnych.

Zastosowanie

Moduł interfejsu IM155-5 PN ST jest przeznaczony do centralnych i rozproszonych konfiguracji systemu SIMATIC ET 200MP. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka przepustowość danych, deterministyczna komunikacja oraz łatwa rozbudowa.

• Sterowanie i zbieranie danych w rozproszonych systemach I/O w przemyśle motoryzacyjnym, maszynowym i spożywczym.
• Realizacja aplikacji z izochronicznym taktowaniem (np. synchronizacja serwonapędów, robotów) dzięki obsłudze IRT.
• Integracja z kontrolerami SIMATIC jako węzeł PROFINET w sieciach MRP (Media Redundancy Protocol) dla zwiększonej niezawodności.
• Rozbudowa istniejących stanowisk o dodatkowe moduły technologiczne lub AI bez konieczności wymiany szafy sterowniczej.

Wskazówki Montażowe

Montaż i podłączenie modułu IM155-5 PN ST powinny być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z danymi technicznymi w instrukcji. Należy uwzględnić odpowiednie chłodzenie i separację galwaniczną w szafie sterowniczej.

FAQ

• Czy moduł wymaga dodatkowego zasilania przy większej liczbie modułów I/O? Tak, jeśli konfiguracja przekracza 12 modułów elektronicznych, konieczne jest zastosowanie dodatkowego zasilacza (PS). Bez niego moduł obsługuje do 12 modułów.
• Jakie są możliwości diagnostyki w tym module? Moduł posiada wbudowaną diagnostykę, a także wspiera standard I&M (Identification & Maintenance) 0...3, co umożliwia zdalne odczytywanie danych identyfikacyjnych i parametrów.
• Czy moduł obsługuje protokół MRP (Media Redundancy Protocol)? Tak, moduł wspiera MRP, co pozwala na budowę redundantnych sieci PROFINET zwiększających niezawodność komunikacji.
