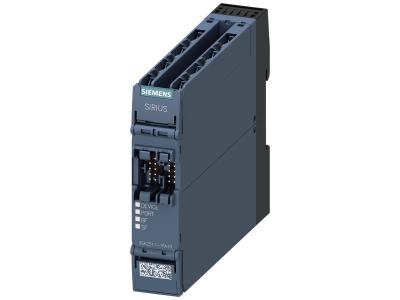

Moduł interfejsu PROFINET, 100 Mbit/s, RJ45, 22,5 mm, przyłącze śrubowe | 3SK2511-1FA10 Siemens

Alternatywny kod produktu: 3SK25111FA10

Opis i Kluczowe Cechy

Moduł interfejsu PROFINET (symbol 3SK2511-1FA10) o szybkości 100 Mbit/s z interfejsem RJ45 to kluczowy element do integracji przekaźników bezpieczeństwa serii 3SK2 z sieciami PROFINET. Przyłącze śrubowe ułatwia szybki i pewny montaż w szafach sterowniczych. Moduł umożliwia pełną parametryzację i diagnostykę urządzeń przez magistralę PROFINET, eliminując potrzebę stosowania dodatkowego okablowania programującego.

• Prędkość 100 Mbit/s: Zapewnia szybką transmisję danych dla aplikacji wymagających niskiego opóźnienia, np. w systemach automatyki przemysłowej.
• Interfejs RJ45: Standardowe złącze sieciowe, kompatybilne z powszechnie stosowanymi okablowaniem i urządzeniami sieciowymi.
• Przyłącze śrubowe: Umożliwia trwały montaż przewodów, redukując ryzyko przypadkowego poluzowania się połączeń w warunkach wibracji.
• Parametryzacja przez PROFINET: Pełna funkcjonalność diagnostyczna i konfiguracyjna dostępna bez dodatkowych kabli – oszczędność czasu i redukcja kosztów okablowania.
• Wymiary 22,5 mm: Kompaktowa budowa pozwala na montaż w standardowych szynach DIN, optymalizując wykorzystanie przestrzeni w szafach sterowniczych.

Zgodność z Normami

Moduł interfejsu PROFINET spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami przemysłowymi dotyczącymi interfejsów sieciowych i bezpieczeństwa maszynowego.

Zastosowanie

Moduł interfejsu PROFINET przeznaczony jest do integracji przekaźników bezpieczeństwa 3SK2 z sieciami PROFINET w systemach automatyki przemysłowej.

• Łączenie przekaźników bezpieczeństwa z sieciami PROFINET w szafach sterowniczych.
• Zastosowanie w maszynach przemysłowych wymagających szybkiej transmisji danych i diagnostyki w czasie rzeczywistym.
• Budowa systemów bezpieczeństwa maszynowego z centralnym zarządzaniem przez magistralę PROFINET.
• Integracja z systemami sterowania PLC i HMI poprzez standardowe interfejsy sieciowe.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Moduł montować na szynie DIN w odpowiedniej pozycji, aby zapewnić odpowiednią wentylację i dostęp do złącz. Przewody połączeniowe doprowadzić do przyłącza śrubowego, dokręcić z odpowiednim momentem (zgodnie z dokumentacją). Upewnić się o poprawności polaryzacji i zgodności z topologią sieci PROFINET. Po montażu przeprowadzić testy funkcjonalne i diagnostykę.

FAQ

• Czy do podłączenia modułu potrzebny jest specjalny kabel? Tak, do połączenia z urządzeniem podstawowym niezbędny jest kabel 3UF7930-0AA00-0, który należy zamówić oddzielnie.
• Czy moduł obsługuje diagnostykę w czasie rzeczywistym? Tak, pełna diagnostyka i parametryzacja odbywa się przez magistralę PROFINET, co umożliwia monitorowanie stanu urządzenia bezpośrednio z poziomu systemu nadrzędnego.
• Jaka jest maksymalna liczba modułów, jakie można podłączyć do jednej magistrali PROFINET? Dokładna liczba zależy od specyfikacji sieci i urządzenia podstawowego. Zaleca się zapoznanie z dokumentacją techniczną urządzenia 3SK2.
