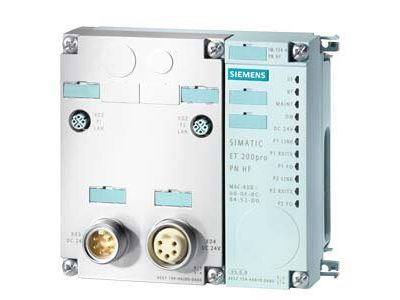

Moduł interfejsu ET 200pro, IM 154-4 PN HF | 6ES7154-4AB10-0AB0 Siemens

Alternatywny kod produktu: 6ES71544AB100AB0

Opis i Kluczowe Cechy

Moduł interfejsu Siemens SIMATIC ET 200pro IM 154-4 PN HF (symbol 6ES7154-4AB10-0AB0) to profesjonalne rozwiązanie do komunikacji PROFINET w systemach rozproszonych I/O. Dzięki stopniowi ochrony IP65/67 może być montowany bezpośrednio na maszynie, eliminując konieczność stosowania szafy sterowniczej. Zintegrowany switch i funkcja wymiany w gorącej pracy minimalizują przestoje, a zaawansowana diagnostyka High Feature skraca czas identyfikacji usterek. Moduł przeznaczony jest do współpracy z modułem połączeniowym 6ES7194-4A.00-0AA0 (zamawianym osobno).

• Stopień ochrony IP65/67: praca w środowiskach o podwyższonej wilgotności i zapyleniu – bezpośredni montaż na maszynie bez konieczności stosowania dodatkowej obudowy.
• Hot swapping (wymiana w gorącej pracy): możliwość wymiany modułów elektronicznych bez wyłączania instalacji – skrócenie przestojów i utrzymanie ciągłości produkcji.
• Zintegrowany switch PROFINET: uproszczenie okablowania sieciowego i redukcja liczby komponentów w węźle komunikacyjnym.
• Diagnostyka High Feature: precyzyjne funkcje diagnostyczne umożliwiające szybką lokalizację błędów i minimalizację czasu naprawy.
• Modułowość i wszechstronność: możliwość rozbudowy systemu o cyfrowe i analogowe moduły I/O, moduły fail-safe (do SIL 3/PLe), rozruszniki silnikowe, przemienniki częstotliwości oraz moduły IO-Link i RFID – elastyczne dopasowanie do wymagań automatyki.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. W systemie ET 200pro dostępne są moduły fail-safe spełniające wymagania bezpieczeństwa SIL 3 / PLe – szczegółowe informacje o normach dla poszczególnych komponentów znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł interfejsu IM 154-4 PN HF znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna komunikacja PROFINET w rozproszonej architekturze I/O, szczególnie w warunkach przemysłowych o wysokich wymaganiach mechanicznych i środowiskowych.

• Automatyka maszyn i urządzeń produkcyjnych – montaż modułów bezpośrednio na maszynie, bez szafy sterowniczej.
• Systemy rozproszonego I/O w sieci PROFINET – integracja czujników, siłowników i modułów wykonawczych w jednym węźle.
• Sterowanie napędami i rozrusznikami silnikowymi w ramach systemu ET 200pro – w tym warianty fail-safe dla aplikacji bezpieczeństwa.
• Komunikacja z urządzeniami RFID oraz czujnikami IO-Link – jeden moduł interfejsu dla wielu standardów.

Wskazówki Montażowe

Montaż modułu interfejsu należy powierzyć wykwalifikowanemu personelowi posiadającemu odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł wymaga zastosowania dedykowanego modułu połączeniowego (zamawianego osobno, symbol 6ES7194-4A.00-0AA0). Montaż odbywa się bezpośrednio na maszynie – nie jest wymagana szyna TH35. Przekroje przewodów oraz momenty dokręcania należy dobierać zgodnie z dokumentacją techniczną producenta. Instalację należy wykonać zgodnie z obowiązującymi przepisami i normami.

FAQ

• Czy moduł obsługuje wymianę w gorącej pracy (hot swapping)? Tak, moduł interfejsu IM 154-4 PN HF umożliwia wymianę modułów elektronicznych bez konieczności wyłączania całej instalacji – pozostałe elementy systemu pracują bez zakłóceń.
• Jaki stopień ochrony ma moduł? Moduł posiada stopień ochrony IP65/67, co pozwala na montaż bezpośrednio na maszynie w trudnych warunkach przemysłowych, bez dodatkowej szafy sterowniczej.
• Jakie akcesoria są niezbędne do uruchomienia modułu? Do poprawnej pracy wymagany jest moduł połączeniowy o symbolu 6ES7194-4A.00-0AA0 (zamawiany osobno). Moduł interfejsu dostarczany jest z modułem terminatora i zintegrowanym switchem.
