Moduł integracji z centralami alarmowymi | rH-AC15S4R4-LR F&F

Opis i Kluczowe Cechy

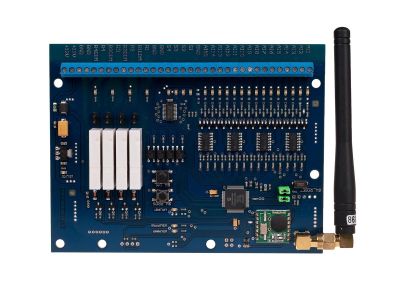

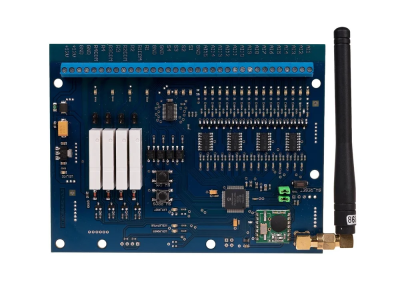

Moduł integracji z centralami alarmowymi rH-AC15S4R4-LR to urządzenie przeznaczone do współpracy z centralkami alarmowymi różnych producentów. Zapewnia 15 wysokorezystancyjnych wejść analogowych umożliwiających precyzyjny odczyt sygnałów z czujników, cztery niskonapięciowe wyjścia przekaźnikowe do sterowania urządzeniami oraz cztery wejścia transoptorowe 5–10 V do odbioru sygnałów sterujących. Komunikacja z serwerem odbywa się drogą radiową, co eliminuje konieczność prowadzenia przewodów.

• 15 wysokorezystancyjnych wejść analogowych: zapewniają dokładne i stabilne odczyty z czujników alarmowych niezależnie od długości linii.
• 4 niskonapięciowe wyjścia przekaźnikowe: umożliwiają bezpośrednie sterowanie sygnalizatorami, siłownikami lub innymi urządzeniami niskonapięciowymi.
• 4 wejścia transoptorowe 5–10 V: gwarantują galwaniczną izolację i odporność na zakłócenia w obwodach sterowania.
• Komunikacja radiowa z serwerem: upraszcza instalację i pozwala na integrację systemu alarmowego z nadzorem bezprzewodowym.
• Współpraca z dowolnymi centralami alarmowymi: uniwersalność zastosowania w istniejących i nowych instalacjach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami rynku.

Zastosowanie

Moduł rH-AC15S4R4-LR znajduje zastosowanie w systemach alarmowych i automatyce budynkowej, gdzie wymagana jest niezawodna integracja urządzeń peryferyjnych z centralą alarmową i serwerem.

• Integracja czujników analogowych (np. wilgotności, temperatury, stężenia gazów) z centralą alarmową.
• Sterowanie sygnalizacją akustyczną i optyczną w systemach przeciwpożarowych i antywłamaniowych.
• Przekazywanie sygnałów sterujących (impulsów) do przekaźników, siłowników lub układów PLC.
• Zdalny monitoring i zarządzanie stanem obiektu za pośrednictwem serwera komunikującego się drogą radiową.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Moduł przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów należy dobierać zgodnie z przewidywanym obciążeniem prądowym wyjść przekaźnikowych. Momenty dokręcania zacisków oraz sposób podłączenia wejść i wyjść muszą być zgodne z dokumentacją techniczną producenta.

FAQ

• Jakiego rodzaju są wejścia analogowe? Są to wejścia wysokorezystancyjne, przystosowane do współpracy z czujnikami o sygnale analogowym (np. 0–10 V, 4–20 mA) – szczegółowe parametry określa dokumentacja producenta.
• Czy wejścia transoptorowe wymagają stabilizowanego napięcia? Wejścia transoptorowe są przystosowane do sygnałów o napięciu 5–10 V – zaleca się stosowanie źródła o stabilnym napięciu w tym zakresie, aby uniknąć błędów odczytu.
• Jaki jest zasięg komunikacji radiowej? Zasięg transmisji radiowej zależy od warunków otoczenia i konstrukcji budynku. Moduł komunikuje się z serwerem w ramach dedykowanej sieci radiowej – dokładne wartości podano w instrukcji instalacji.
