Moduł I/O TM3 24 wyjścia przekaźnikowe, Modicon | TM3DM24R Schneider Electric

Opis i Kluczowe Cechy

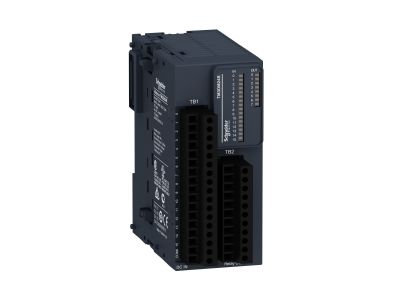

Moduł I/O Modicon TM3DM24R to rozszerzenie dyskretnych wejść/wyjść dla sterowników serii Modicon M221, M241 oraz M251. Wyposażony w 24 wyjścia przekaźnikowe normalnie otwarte (NO), które umożliwiają sterowanie obwodami zarówno prądu stałego (24 V DC), jak i przemiennego (240 V AC). Każde wyjście pracuje w logice dodatniej lub ujemnej, co zapewnia elastyczność w projektowaniu układów automatyki. Wejście dyskretne modułu zasilane jest napięciem 24 V DC, zgodnym z typowymi instalacjami przemysłowymi.

• 24 wyjścia przekaźnikowe NO: Możliwość jednoczesnego sterowania wieloma odbiornikami bez konieczności stosowania dodatkowych multiplekserów – idealne do aplikacji o dużej liczbie sygnałów binarnych.
• Napięcie wyjścia 24 V DC / 240 V AC: Uniwersalność zastosowania – styki przekaźnikowe obsługują zarówno obwody niskonapięciowe DC, jak i instalacje sieciowe AC, co redukuje potrzebę stosowania separacji galwanicznej.
• Logika wyjścia dodatnia lub ujemna: Programowana konfiguracja logiki (PNP/NPN) ułatwia integrację z różnymi czujnikami i aktuatorami, zwiększając elastyczność projektu.
• Kompatybilność z Modicon M221/M241/M251: Gwarantowana współpraca z popularnymi sterownikami PLC tej gamy – szybki montaż dzięki standardowym złączom i adresacji.
• Napięcie wejścia dyskretnego 24 V DC: Dopasowanie do zasilania typowych czujników przemysłowych, bez konieczności stosowania konwerterów napięcia.

Zgodność z Normami

Moduł TM3DM24R został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Przeznaczony do stosowania w przemysłowych środowiskach sterowania, w obudowach o odpowiednim stopniu ochrony.

Zastosowanie

Moduł I/O TM3DM24R znajduje zastosowanie w rozproszonych systemach automatyki budynkowej i maszynowej, gdzie wymagana jest niezawodna kontrola wielu sygnałów binarnych.

• Sterowanie siłownikami, zaworami i silnikami w liniach produkcyjnych – 24 niezależne kanały przekaźnikowe umożliwiają sekwencyjne załączanie odbiorników.
• Sygnalizacja stanów pracy (lampki kontrolne, buzzery) w szafach sterowniczych – wyjścia przekaźnikowe zapewniają galwaniczną izolację i odporność na przepięcia.
• Integracja z systemami PLC Modicon M221/M241/M251 jako rozszerzenie liczby wyjść – szybkie okablowanie i proste programowanie w środowisku EcoStruxure.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją czy napędami rolet w aplikacjach wymagających dużej liczby punktów sterowniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy module mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie zasilania całej szafy sterowniczej. Moduł montuje się na szynie DIN TH35 (standardowa szyna nośna) w obudowie o odpowiednim stopniu ochrony. Połączenia przewodów wykonaj zgodnie z dokumentacją producenta, zwracając uwagę na moment dokręcania zacisków (zazwyczaj ok. 0,5–0,8 Nm – sprawdź w karcie katalogowej). Przekrój przewodów dobierz do prądu obciążenia styków przekaźnikowych (maksymalny prąd znamionowy podany w specyfikacji). Po zakończeniu montażu sprawdź poprawność podłączeń przed załączeniem napięcia.

FAQ

• Czy moduł ma podświetlenie LED wyjść? Moduł TM3DM24R nie posiada wbudowanych diod sygnalizujących stan wyjść. Stan przekaźnika można kontrolować za pomocą wskaźnika LED na obudowie sterownika lub dodatkowego panelu operatorskiego.
• Jaki stopień ochrony (IP) ma moduł? Producent nie podaje konkretnego stopnia IP dla samego modułu. Standardowo urządzenia montowane w szafie sterowniczej (IP20) są chronione przed dotykiem i ciałami stałymi. W przypadku montażu w trudnych warunkach należy zastosować obudowę o wyższym IP.
• Czy wyjścia przekaźnikowe są normalnie otwarte (NO) czy normalnie zamknięte (NC)? W module TM3DM24R zastosowano wyłącznie styki normalnie otwarte (NO). W stanie spoczynku styki są rozwarte – załączenie następuje po podaniu napięcia sterującego.
