Moduł funkcyjny gwiazda-trójkąt obejmuje moduł podstawowy oraz 2 moduły sprzęgające | 3RA2816-0EW20 Siemens

Alternatywny kod produktu: 3RA28160EW20

Opis i Kluczowe Cechy

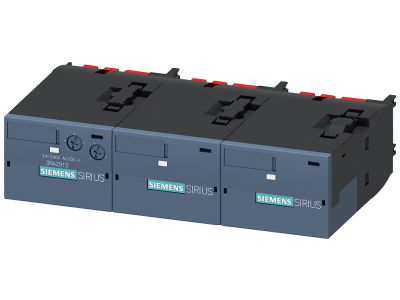

Moduł funkcyjny gwiazda-trójkąt o symbolu 3RA2816-0EW20 to kompletny zestaw do budowy układu rozruchowego dla silników indukcyjnych. Zawiera moduł podstawowy oraz dwa moduły sprzęgające, co umożliwia wygodne i szybkie skonfigurowanie połączenia w gwiazdę i trójkąt. Rozwiązanie to upraszcza projektowanie oraz montaż, zapewniając niezawodną pracę napędu.

• Zestaw modułów funkcyjnych: Obejmuje moduł podstawowy i 2 moduły sprzęgające, co skraca czas projektowania i instalacji układu gwiazda-trójkąt.
• Redukcja prądu rozruchowego: Rozruch w konfiguracji gwiazda-trójkąt ogranicza udar prądowy silnika, chroniąc instalację przed przeciążeniami i wydłużając żywotność napędu.
• Montaż na szynie TH35: Standardowe mocowanie na szynie DIN umożliwia szybką i bezpieczną instalację w rozdzielnicy lub szafie sterowniczej.
• Współpraca z systemami automatyki: Moduł przeznaczony do stosowania w układach sterowania silnikami, kompatybilny z typowymi stycznikami (szczegóły w dokumentacji producenta).
• Wszechstronne zastosowanie: Idealny do sterowania silnikami asynchronicznymi w przemyśle, budynkach komercyjnych oraz infrastrukturze.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, co potwierdza jego zgodność z wymaganiami bezpieczeństwa i jakości. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł funkcyjny gwiazda-trójkąt znajduje zastosowanie wszędzie tam, gdzie konieczne jest ograniczenie prądu rozruchowego silników trójfazowych. Typowe scenariusze użycia:

• Sterowanie rozruchem silników w pompach, wentylatorach i sprężarkach
• Automatyka budynkowa – napędy wind, klimatyzatory, centrale wentylacyjne
• Linie produkcyjne i przenośniki w zakładach przemysłowych
• Układy napędowe maszyn wymagające płynnego startu

Wskazówki Montażowe

Montaż i podłączenie modułu funkcyjnego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Moduł przeznaczony jest do montażu na szynie TH35 (DIN). Wszelkie połączenia elektryczne należy wykonać zgodnie z dokumentacją techniczną producenta, a moment dokręcania śrub dostosować do zaleceń. Przekrój przewodów powinien być dobrany do spodziewanego prądu obciążenia.

FAQ

• Czy moduł zawiera styczniki? Nie, zestaw składa się z modułu podstawowego i dwóch modułów sprzęgających. Do realizacji układu gwiazda-trójkąt wymagane są dodatkowe styczniki (np. trzy styczniki główne), które należy dobrać według parametrów silnika.
• Jaka jest szerokość modułu? Dokładne wymiary podane są w karcie katalogowej producenta. Ze względu na brak tych danych w niniejszym opisie, zalecamy sprawdzenie dokumentacji technicznej.
• Czy moduł posiada diody sygnalizacyjne? Informacja o wskaźnikach LED nie została podana w dostępnych danych. W celu uzyskania szczegółów dotyczących oznaczeń i sygnalizacji prosimy o zapoznanie się z instrukcją produktu.
