Opis i Kluczowe Cechy

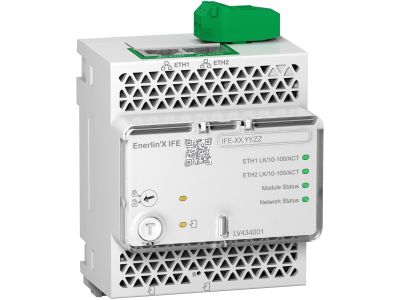

Moduł ethernetowy IFE ULP (symbol LV434001) firmy Schneider Electric to interfejs komunikacyjny przeznaczony do wyłączników automatycznych serii Masterpact MTZ, Compact NSX, NSX oraz Powerpact. Urządzenie zapewnia dostęp do wyłącznika przez sieć Ethernet, umożliwiając zdalne monitorowanie i sterowanie w ramach architektury Ecostruxure. Moduł montowany jest na szynie DIN, a jego wymiary (szer. 72 mm × wys. 105 mm × głęb. 71 mm) pozwalają na łatwą instalację w rozdzielnicy.

• Przepustowość 10/100 Mb/s: szybka i stabilna komunikacja Ethernetowa, zapewniająca płynny przesył danych pomiarowych i stanów wyłącznika bez opóźnień.
• Zasilanie 24 V DC (zaciski śrubowe): niskonapięciowe, bezpieczne zasilanie zgodne z typowymi układami sterowania – łatwe do podłączenia w szafie sterowniczej.
• Dwa gniazda RJ45 od góry (Ethernet) i dwa od dołu (ULP – Universal Logic Plug): umożliwiają szybkie połączenie z siecią LAN oraz wewnętrzną magistralą komunikacyjną z wyłącznikiem.
• Stopień ochrony IP4x z przodu / IP2x ze złączy: odporność na wnikanie cząstek stałych i przypadkowy dotyk, co zwiększa bezpieczeństwo i niezawodność w warunkach rozdzielnicy.
• Aktualizacja oprogramowania sprzętowego przez Ecostruxure Power Commission: możliwość zdalnego uaktualnienia firmware’u bez demontażu urządzenia, co ułatwia utrzymanie zgodności z nowymi funkcjami systemu.

Zgodność z Normami

Moduł IFE ULP jest zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jako element systemu EnerlinX i Ecostruxure podlega rygorystycznym testom producenta pod kątem kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Moduł IFE ULP stanowi bramę komunikacyjną umożliwiającą włączenie wyłączników automatycznych do sieci Ethernet. Znajduje zastosowanie w systemach zdalnego monitorowania i zarządzania energią, a także w automatyce budynkowej i przemysłowej.

• Integracja wyłączników MTZ, NSX, NSb i Compact NSX z systemami BMS (Building Management System) oraz SCADA.
• Zdalny odczyt parametrów elektrycznych (np. prąd, napięcie, moc) oraz stanów łączników za pośrednictwem przeglądarki internetowej lub protokołów przemysłowych.
• Wykorzystanie w inteligentnych rozdzielnicach gotowych na Ethernet (Ecostruxure Ready Panels) do bieżącej diagnostyki i optymalizacji zasilania.
• Aktualizacja konfiguracji i oprogramowania wyłącznika bez konieczności fizycznego dostępu do urządzenia.

Wskazówki Montażowe

Montaż modułu IFE ULP może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) – należy je zatrzasnąć w odpowiednim położeniu, zachowując odstępy wentylacyjne. Podłączenie zasilania 24 V DC wykonać przewodami o przekroju dobranym do prądu obciążenia (zalecany min. 1,5 mm²) i zacisnąć z momentem zgodnym z dokumentacją producenta (0,5–0,6 Nm). Połączenia RJ45 wykonać przewodami kategorii min. 5e. Po zmontowaniu sprawdzić poprawność działania diod sygnalizacyjnych.

FAQ

• Jaki jest stopień ochrony modułu IFE ULP? Obudowa modułu zapewnia stopień ochrony IP4x od strony przedniej (ochrona przed pyłem i ciałami stałymi >1 mm) oraz IP2x ze złączy (ochrona przed dotknięciem palcem). Urządzenie nie jest przystosowane do pracy w środowisku wilgotnym – montaż wyłącznie w suchych pomieszczeniach rozdzielnic.
• Jakie napięcie zasilania jest wymagane? Moduł wymaga zewnętrznego zasilania stałego 24 V DC (podać na zaciski śrubowe oznaczone + i -). Pobór prądu wynosi typowo 200 mA, jednak zaleca się stosowanie zasilacza o wydajności min. 0,5 A.
• Czy można aktualizować firmware modułu bez demontażu? Tak, aktualizacja oprogramowania sprzętowego odbywa się zdalnie za pomocą narzędzia Ecostruxure Power Commission po podłączeniu modułu do sieci Ethernet. Wymagany jest dostęp do pliku aktualizacji od producenta.
