Moduł ethernetowy Compact NSX IFE z bramką | LV434002 Schneider Electric

Opis i Kluczowe Cechy

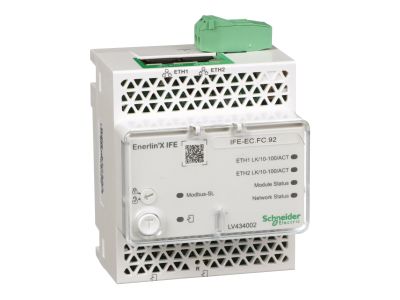

Moduł ethernetowy Compact NSX IFE z bramką (symbol LV434002) to serwer rozdzielnicy umożliwiający zdalny dostęp przez Ethernet do wyłączników automatycznych Masterpact, Compact i Powerpact. Dzięki wbudowanej bramce Modbus zapewnia prostą integrację z systemami nadzoru. Komunikacja z prędkością 10/100 Mb/s gwarantuje szybki przepływ danych. Urządzenie montowane na szynę DIN (wymiary 72x105x71 mm) jest wyposażone w gniazda RJ45 do połączeń Ethernet i ULP oraz blok zacisków 24 V DC. Stopień ochrony IP4x z przodu i IP2x ze złączy.

• Interfejs Ethernet 10/100 Mb/s: zapewnia szybką i niezawodną komunikację z wyłącznikami, umożliwiając zdalne monitorowanie i sterowanie.
• Bramka Modbus: umożliwia integrację z istniejącymi systemami zarządzania energią i automatyki budynkowej.
• Zasilanie 24 V DC przez zaciski śrubowe: łatwe i bezpieczne podłączenie do typowych zasilaczy pomocniczych.
• Dwa gniazda RJ45 od góry (Ethernet) i dwa od dołu (ULP): elastyczne opcje połączeń sieciowych i wewnętrznych w rozdzielnicy.
• Montaż na szynę DIN: szybki i standardowy sposób instalacji w rozdzielnicach, oszczędność miejsca.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich i posiada certyfikat CE. Stopień ochrony IP4x z przodu i IP2x ze złączy zapewnia odpowiednią odporność na wnikanie ciał stałych i dotyk. Produkt jest przeznaczony do stosowania w suchych pomieszczeniach wewnątrz rozdzielnic.

Zastosowanie

Moduł IFE znajduje zastosowanie w systemach zarządzania energią oraz automatyce rozdzielnic niskiego napięcia. Umożliwia zdalny odczyt parametrów wyłączników i sterowanie nimi z poziomu sieci Ethernet.

• Monitorowanie i sterowanie wyłącznikami Masterpact, Compact i Powerpact w rozdzielnicach głównych i podrozdzielniach.
• Integracja z systemami BMS, SCADA i Ecostruxure Power jako element inteligentnego panelu.
• Zdalna diagnostyka i konfiguracja wyłączników bez konieczności dostępu do rozdzielnicy.
• Aktualizacja oprogramowania firmware przez sieć za pomocą narzędzia Ecostruxure Power Commission.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów zasilających 24 V DC należy dobrać zgodnie z obowiązującymi normami i dokumentacją producenta. Moment dokręcania zacisków śrubowych musi być zgodny z instrukcją. Zaleca się stosowanie ekranowanych kabli Ethernet w celu zapewnienia integralności sygnału.

FAQ

• Czy moduł IFE wymaga zasilania zewnętrznego? Tak, wymaga zasilania 24 V DC (zaciski śrubowe). Napięcie to jest podawane z zewnętrznego źródła, np. zasilacza przemysłowego.
• Jaki jest stopień ochrony modułu? IP4x z przodu i IP2x ze złączy. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, w suchym pomieszczeniu.
• Czy można aktualizować oprogramowanie modułu? Tak, firmware można zaktualizować przez sieć Ethernet za pomocą oprogramowania Ecostruxure Power Commission.
