Moduł ET200SP PotDis-BU typ P2, PU 1 | 6ES7193-6UP00-0DP2 Siemens

Alternatywny kod produktu: 6ES71936UP000DP2

Opis i Kluczowe Cechy

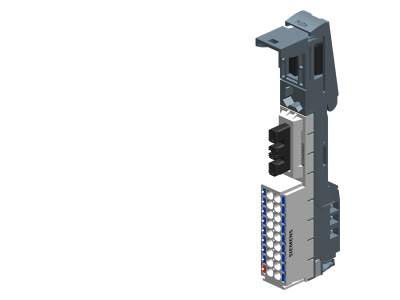

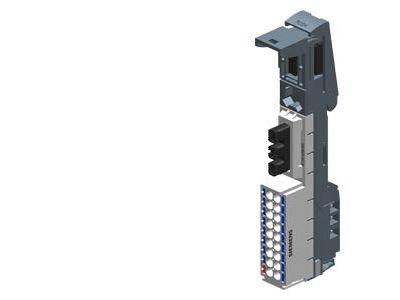

Moduł dystrybucji potencjałów SIMATIC ET 200SP PotDis-BU typ P2 (symbol 6ES7193-6UP00-0DP2) firmy Siemens to kompaktowa jednostka bazowa przeznaczona do systemu rozproszonego I/O ET 200SP. Dzięki szerokości zaledwie 15 mm pozwala na efektywne wykorzystanie przestrzeni w szafie sterowniczej, a zastosowanie zacisków Push-In umożliwia szybkie i bezpieczne okablowanie bez użycia narzędzi. Moduł oferuje 1 potencjał P1 oraz 17 potencjałów P2, co zapewnia elastyczną dystrybucję napięcia zasilania do podłączonych modułów.

• 1 x potencjał P1, 17 x potencjał P2: umożliwia rozdział zasilania w grupie modułów, redukując liczbę potrzebnych listew zaciskowych i upraszczając okablowanie.
• Zaciski Push-In: beznarzędziowe podłączanie przewodów o odpowiednim przekroju skraca czas montażu i minimalizuje ryzyko błędów połączeń.
• Szerokość 15 mm: oszczędza miejsce w szafie sterowniczej, szczególnie w aplikacjach z dużą liczbą modułów I/O.
• Odłączone szyny P1, P2 i AUX od lewej jednostki bazowej: zapewnia galwaniczną separację potencjałów w razie potrzeby, ułatwiając diagnostykę i serwis.
• Przeznaczony do systemu SIMATIC ET 200SP: pełna kompatybilność z modułami I/O, CPU, motor starterami i innymi akcesoriami – gwarancja niezawodności i łatwej rozbudowy.

Zgodność z Normami

Moduł PotDis-BU typ P2 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako element systemu SIMATIC ET 200SP spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) stawiane urządzeniom automatyki przemysłowej.

Zastosowanie

Moduł dystrybucji potencjałów stosuje się w rozproszonych systemach I/O, gdzie konieczne jest przejrzyste rozdanie zasilania do wielu modułów przy jednoczesnej optymalizacji miejsca w szafie sterowniczej.

• Dystrybucja napięcia P1 (np. 24 V DC) oraz P2 (dodatkowe napięcie zasilania) dla modułów I/O w stacji ET 200SP.
• Zastąpienie tradycyjnych listew zaciskowych – eliminacja zbędnych połączeń i zwiększenie przejrzystości okablowania.
• Zasilanie grup modułów w aplikacjach z dużą gęstością montażu, np. w maszynach pakujących, liniach montażowych lub systemach transportowych.
• Budowa skalowalnych stacji I/O z możliwością późniejszej rozbudowy o dodatkowe moduły – modularność systemu ET 200SP.

Wskazówki Montażowe

Montaż i podłączenie modułu PotDis-BU typ P2 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Moduł bazuje na standardowej szynie montażowej (TH35/DIN) zgodnie z systemem ET 200SP. Do podłączenia przewodów stosować zaciski Push-In – nie wymagają narzędzi, ale należy stosować przewody o przekroju dostosowanym do prądu obciążenia zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i dokręcenie wszystkich śrub mocujących (moment dokręcania według specyfikacji Siemens). Bezwzględnie odłączyć napięcie przed jakimikolwiek pracami montażowymi lub serwisowymi.

FAQ

• Jaka jest szerokość modułu i czy pasuje do standardowej szyny DIN? Szerokość modułu wynosi 15 mm. Jest on przeznaczony do montażu na szynie TH35/DIN w ramach systemu SIMATIC ET 200SP – montaż wymaga odpowiedniej podstawy (BaseUnit) dołączonej do modułu.
• Czy moduł posiada wbudowane podświetlenie lub sygnalizację LED? Moduł PotDis-BU typ P2 jest wyłącznie modułem dystrybucji potencjałów – nie posiada własnych diod sygnalizacyjnych. Informacje o stanie zasilania na poszczególnych potencjałach można uzyskać za pomocą odpowiednich modułów diagnostycznych systemu ET 200SP.
• Jakie są zalety stosowania tego modułu zamiast tradycyjnych listew zaciskowych? Moduł pozwala na beznarzędziowe okablowanie, redukuje liczbę punktów połączeniowych, oszczędza miejsce w szafie (szer. 15 mm) oraz ułatwia diagnostykę dzięki przejrzystemu rozdzieleniu potencjałów P1 i P2. Jest to szczególnie korzystne w gęsto upakowanych stacjach I/O.
