Moduł ET 200SP PotDis-TB-P1-R, PU 1 | 6ES7193-6TP00-0TP1 Siemens

Opis i Kluczowe Cechy

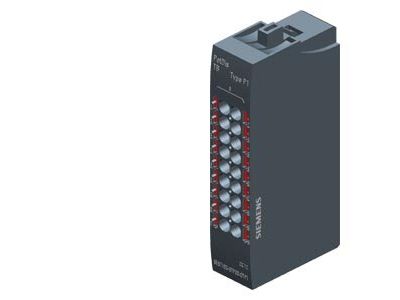

Moduł Siemens ET 200SP PotDis-TB-P1-R o numerze katalogowym 6ES7193-6TP00-0TP1 to zaawansowany komponent systemu SIMATIC ET 200SP, zaprojektowany z myślą o profesjonalnych systemach automatyki przemysłowej. Jako blok zaciskowy dla modułu dystrybucji potencjału (PotDis), umożliwia on precyzyjne i uporządkowane rozdzielanie napięć wewnątrz stacji I/O. Kluczową cechą urządzenia jest zastosowanie technologii Push-in, która pozwala na beznarzędziowe podłączanie przewodów. Przekrój znamionowy przyłączy został zoptymalizowany pod kątem stabilnego przesyłu energii, co minimalizuje spadki napięć i zapewnia ciągłość pracy systemów sterowania. Dzięki kompaktowej obudowie, moduł pozwala na znaczną oszczędność miejsca na szynie DIN, co jest priorytetem w nowoczesnej prefabrykacji szaf sterowniczych.

• Technologia Push-in: Umożliwia szybki montaż przewodów sztywnych oraz elastycznych z tulejkami, redukując czas instalacji o nawet 50%.
• Wysoka gęstość upakowania: Pozwala na obsługę wielu punktów potencjałowych na minimalnej szerokości modułu.
• Identyfikacja wizualna: Wyraźne oznaczenia kolorystyczne (P1-R) ułatwiają bezbłędne przypisanie potencjałów podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi Siemens. Moduł spełnia wymagania normy IEC 61131-2, co gwarantuje jego niezawodność w trudnych warunkach środowiskowych. Posiada certyfikację CE oraz UL, co potwierdza dopuszczenie do użytku na rynkach globalnych, w tym w Unii Europejskiej oraz Ameryce Północnej. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem bezpośrednim, zgodnie z obowiązującymi przepisami BHP w elektroenergetyce.

Zastosowanie

Moduł PotDis-TB-P1-R znajduje szerokie zastosowanie w rozproszonych systemach sterowania opartych na architekturze SIMATIC ET 200SP. Jest idealnym rozwiązaniem w branżach takich jak budowa maszyn (OEM), przemysł motoryzacyjny oraz systemy zarządzania energią w budynkach. Wykorzystuje się go wszędzie tam, gdzie konieczne jest zasilenie wielu czujników lub elementów wykonawczych z jednego źródła potencjału, przy zachowaniu pełnej przejrzystości schematu elektrycznego i łatwości diagnostyki.

Wskazówki Montażowe

Montaż modułu odbywa się poprzez zatrzaśnięcie na dedykowanym module bazowym PotDis-BaseUnit systemu ET 200SP. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody należy odizolować na długość wskazaną w dokumentacji technicznej (zazwyczaj ok. 8-10 mm). Dzięki zaciskom Push-in, przewód wystarczy wsunąć do otworu montażowego aż do wyczuwalnego oporu. Demontaż przewodu odbywa się poprzez naciśnięcie dźwigni zwalniającej za pomocą standardowego wkrętaka płaskiego. Należy zachować odpowiedni promień gięcia przewodów, aby uniknąć naprężeń mechanicznych na zaciskach.

FAQ

Czy moduł PotDis-TB-P1-R wymaga stosowania tulejek kablowych?
Choć technologia Push-in pozwala na montaż przewodów sztywnych bez tulejek, w przypadku przewodów typu linka zaleca się stosowanie tulejek izolowanych, aby zapewnić najwyższą jakość styku i długotrwałą bezawaryjność.

Czy moduł jest kompatybilny z innymi systemami niż ET 200SP?
Nie, moduł ten jest dedykowany wyłącznie do ekosystemu SIMATIC ET 200SP i wymaga odpowiedniego modułu bazowego z tej samej serii.

Jaki jest stopień ochrony tego modułu?
Urządzenie posiada stopień ochrony IP20 i jest przeznaczone do montażu wewnątrz obudów lub szaf sterowniczych chroniących przed pyłem i wilgocią.
