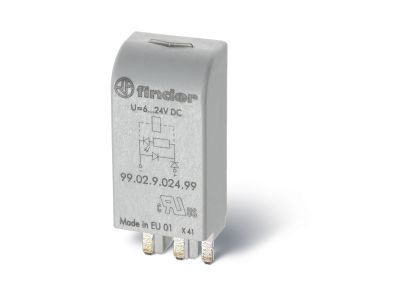

Moduł EMC, LED zielony 6-24V AC/DC | 99.02.0.024.59 Finder

Opis i Kluczowe Cechy

Moduł sygnalizacyjny FINDER o numerze katalogowym 99.02.0.024.59 to profesjonalne akcesorium dedykowane do systemów automatyki przemysłowej i elektroinstalacji. Urządzenie zostało zaprojektowane jako moduł wtykowy, co znacząco upraszcza proces modernizacji istniejących układów przekaźnikowych. Wyposażony w diodę LED o kolorze zielonym, moduł zapewnia natychmiastową, wizualną informację o obecności napięcia sterującego w obwodzie cewki przekaźnika. Zakres napięcia zasilania wynosi od 6 do 24 V AC/DC, co czyni go rozwiązaniem uniwersalnym dla systemów niskonapięciowych, zarówno prądu stałego, jak i przemiennego. Obudowa w kolorze szarym doskonale komponuje się z estetyką gniazd serii 96, zachowując spójność wizualną rozdzielnicy.

• Sygnalizacja optyczna: Zielona dioda LED o wysokiej jasności ułatwia diagnostykę i serwisowanie układu.
• Szeroki zakres napięć: Praca w przedziale 6-24 V AC/DC pozwala na stosowanie w różnorodnych aplikacjach sterowniczych.
• Kompatybilność: Moduł jest w pełni dopasowany do gniazd serii 96.02 oraz 96.04.
• Kompaktowa konstrukcja: Wtykowa forma montażu nie zajmuje dodatkowego miejsca na szynie DIN poza obrysem gniazda.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi marki FINDER. Spełnia wymagania europejskich dyrektyw dotyczących bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej w zakresie podstawowym dla wskaźników optycznych. Zastosowane materiały izolacyjne są odporne na starzenie i zapewniają odpowiednią wytrzymałość dielektryczną, co jest kluczowe w profesjonalnych szafach sterowniczych.

Zastosowanie

Moduł 99.02.0.024.59 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz utrzymaniu ruchu. Jest niezastąpiony wszędzie tam, gdzie wymagana jest szybka weryfikacja stanu pracy przekaźników pomocniczych i wykonawczych. Idealnie sprawdza się w układach sterowania maszyn, systemach BMS (Building Management System) oraz w rozdzielnicach niskiego napięcia, gdzie precyzyjna informacja o zasilaniu cewki skraca czas reakcji personelu technicznego w przypadku awarii.

Wskazówki Montażowe

Montaż modułu jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Należy go umieścić w dedykowanym gnieździe (96.02 lub 96.04) przed zamontowaniem przekaźnika lub w trakcie jego wymiany. Przed instalacją należy upewnić się, że napięcie w obwodzie mieści się w dopuszczalnym zakresie 6-24 V AC/DC. Moduł należy wcisnąć do oporu w gniazdo, zwracając uwagę na odpowiednią orientację pinów. Dzięki konstrukcji wtykowej, wymiana modułu w przypadku zmiany koncepcji sygnalizacji jest szybka i nie wymaga rozłączania przewodów podłączonych do zacisków śrubowych gniazda.

FAQ

• Czy moduł posiada wbudowaną ochronę przeciwprzepięciową? Prezentowany model 99.02.0.024.59 skupia się na sygnalizacji optycznej (LED) i nie posiada dodatkowych układów ochrony EMC (takich jak warystory czy diody gaszeniowe).
• Czy kolor diody ma znaczenie? Zielony kolor diody jest standardowo przyjmowany jako wskaźnik poprawnej pracy lub obecności napięcia zasilającego, co ułatwia intuicyjną obsługę systemu.
• Z jakimi gniazdami współpracuje ten moduł? Moduł jest dedykowany wyłącznie do gniazd serii 96.02 oraz 96.04 marki FINDER.
• Czy polaryzacja przy zasilaniu DC ma znaczenie? Moduł jest przystosowany do pracy z napięciem AC/DC, co zapewnia poprawną pracę diody LED niezależnie od polaryzacji w podanym zakresie napięć.
