Moduł elektroniczny dla SIMATIC ET 200SP, F-DQ, 8x 24VDC/0.5A PP, SIMATIC DP | 6ES7136-6DC00-0CA0 Siemens

Opis i Kluczowe Cechy

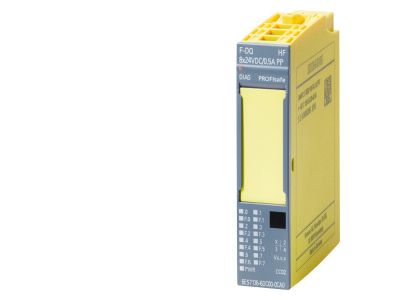

Moduł elektroniczny Siemens SIMATIC ET 200SP F-DQ 8x24VDC/0.5A PP HF (High Feature) o numerze katalogowym 6ES7136-6DC00-0CA0 to zaawansowany komponent systemowy przeznaczony do realizacji funkcji bezpieczeństwa w rozproszonych systemach I/O. Urządzenie oferuje 8 wyjść cyfrowych typu fail-safe, pracujących w konfiguracji przełączania P-P (plus-plus), co zapewnia najwyższy poziom niezawodności w sterowaniu odbiornikami o poborze prądu do 0,5 A na kanał. Dzięki kompaktowej obudowie o szerokości zaledwie 15 mm, moduł pozwala na znaczną oszczędność miejsca w szafie sterowniczej, zachowując przy tym pełną funkcjonalność diagnostyczną.

• Wysoka gęstość upakowania: 8 kanałów wyjściowych w module o szerokości 15 mm optymalizuje przestrzeń montażową.
• Technologia High Feature: Zaawansowane funkcje diagnostyczne i parametryzacja pozwalają na precyzyjne monitorowanie stanu wyjść i wykrywanie błędów w czasie rzeczywistym.
• Funkcja Multi Hot Swapping: Możliwość wymiany modułu podczas pracy systemu bez konieczności zatrzymywania całej stacji, co minimalizuje przestoje produkcyjne.
• Kodowanie kolorystyczne: Standaryzowany system identyfikacji zacisków ułatwia oprzewodowanie i redukuje ryzyko pomyłek podczas montażu.

Zgodność z Normami

Moduł został zaprojektowany z myślą o najbardziej wymagających aplikacjach bezpieczeństwa, co potwierdzają rygorystyczne certyfikaty przemysłowe. Urządzenie spełnia wymagania normy ISO 13849-1, osiągając poziom zapewnienia bezpieczeństwa Performance Level E (PL e). Dodatkowo, zgodnie z normą IEC 61508, moduł kwalifikuje się do zastosowań w systemach o poziomie nienaruszalności bezpieczeństwa SIL 3 (Safety Integrity Level 3). Stopień ochrony IP20 gwarantuje bezpieczną pracę wewnątrz obudów i szaf sterowniczych, chroniąc elektronikę przed dostępem osób postronnych i zanieczyszczeniami stałymi.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych systemach automatyki, gdzie kluczowe jest bezpieczeństwo ludzi i maszyn. Idealnie sprawdza się w sterowaniu zaworami bezpieczeństwa, stycznikami, sygnalizatorami oraz innymi elementami wykonawczymi wymagającymi bezpiecznego odłączenia zasilania w sytuacjach awaryjnych. Dzięki integracji z systemem SIMATIC ET 200SP, moduł może być wykorzystywany w rozproszonych architekturach sterowania, komunikując się poprzez zaawansowane protokoły przemysłowe, co czyni go uniwersalnym rozwiązaniem dla branży automotive, spożywczej oraz chemicznej.

Wskazówki Montażowe

Montaż modułu 6ES7136-6DC00-0CA0 jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na szynie DIN. Należy pamiętać o następujących aspektach technicznych:

• Dobór BaseUnit: Moduł wymaga odpowiedniej jednostki podstawowej (BaseUnit) typu BU, która definiuje sposób podłączenia potencjałów i zasilania.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia 0,5 A, zapewniając stabilne połączenie mechaniczne w zaciskach typu Push-in.
• Separacja obwodów: Podczas projektowania należy uwzględnić separację obwodów bezpiecznych od standardowych sygnałów sterujących, zgodnie z wytycznymi dla systemów Fail-Safe.
• Etykietowanie: Wykorzystanie dedykowanych płytek opisowych i pasków etykietujących Siemens znacząco ułatwia późniejszą konserwację i serwisowanie instalacji.

FAQ

• Czy moduł wspiera wymianę pod napięciem? Tak, dzięki funkcji Multi Hot Swapping moduł może być wymieniany bez przerywania pracy pozostałych modułów w stacji ET 200SP.
• Jaki jest maksymalny prąd wyjściowy na kanał? Każde z 8 wyjść pozwala na obciążenie prądem o wartości znamionowej 0,5 A przy napięciu 24V DC.
• Czy moduł wymaga specjalnego oprogramowania do konfiguracji? Konfiguracja odbywa się w środowisku TIA Portal z zainstalowanym pakietem STEP 7 Safety, co pozwala na pełną integrację z logiką bezpieczeństwa sterownika F-CPU.
