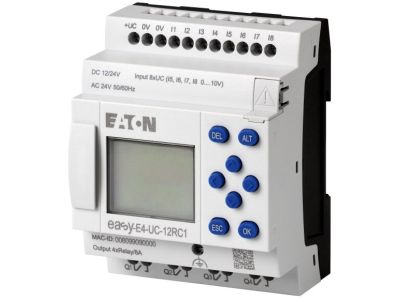

Moduł easyE4 12-24VDC, 24VAC, 8DI(4AI), 4DO-R, z wyświetlaczem | 197211 Eaton

Opis i Kluczowe Cechy

Elektroniczny przekaźnik sterujący Eaton easyE4 o numerze katalogowym 197211 to fundament nowoczesnych systemów automatyki, łączący w sobie funkcjonalność sterownika PLC z prostotą obsługi przekaźnika programowalnego. Urządzenie charakteryzuje się wyjątkową elastycznością zasilania, akceptując napięcia 12 V DC, 24 V DC oraz 24 V AC, co pozwala na jego implementację w różnorodnych środowiskach energetycznych. Jednostka centralna została wyposażona w 8 wejść cyfrowych, z których aż 4 mogą pracować w trybie analogowym (0-10V), umożliwiając precyzyjny pomiar wartości fizycznych, a kolejne 4 mogą pełnić funkcję szybkich liczników, niezbędnych przy zliczaniu impulsów o wysokiej częstotliwości.

• Wszechstronność wyjść: 4 wyjścia przekaźnikowe o wysokiej zdolności łączeniowej obsługują napięcia od 12 do 250 V AC oraz od 12 do 240 V DC, co gwarantuje bezpieczne sterowanie elementami wykonawczymi takimi jak styczniki, elektrozawory czy oświetlenie.
• Komunikacja i Interfejs: Zintegrowany port Ethernet RJ45 umożliwia łatwą integrację z siecią IT, zdalny dostęp oraz programowanie. Wbudowany wyświetlacz LCD wraz z klawiaturą pozwala na bieżący monitoring parametrów pracy i diagnostykę bez konieczności użycia komputera.
• Precyzja czasowa: Zintegrowany zegar czasu rzeczywistego (RTC) umożliwia precyzyjne sterowanie procesami zależnymi od harmonogramu dobowego lub tygodniowego.
• Skalowalność: System easyE4 pozwala na łatwą rozbudowę o dodatkowe moduły wejść/wyjść, co sprawia, że sterownik rośnie wraz z potrzebami instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości, co potwierdzają certyfikaty uznawane w przemyśle elektrotechnicznym. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC). Solidna obudowa przystosowana do montażu na szynie DIN zapewnia odporność na wibracje i trudne warunki panujące w rozdzielnicach elektrycznych. Zastosowane zaciski śrubowe gwarantują trwałe i pewne połączenie elektryczne, minimalizując ryzyko poluzowania przewodów pod wpływem drgań.

Zastosowanie

Sterownik Eaton easyE4 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w obszarach takich jak:

• Automatyka budynkowa: Sterowanie oświetleniem, roletami, systemami HVAC oraz nawadnianiem ogrodów.
• Budowa maszyn: Realizacja prostych układów sterowania w maszynach pakujących, podajnikach czy prasach.
• Systemy pompowe: Monitorowanie poziomu cieczy i sekwencyjne sterowanie pracą pomp.
• Energetyka: Zarządzanie obciążeniem i monitorowanie parametrów sieci w lokalnych rozdzielniach.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm w pozycji pionowej, co zapewnia optymalną cyrkulację powietrza i chłodzenie pasywne. Podczas podłączania przewodów do zacisków śrubowych należy zachować odpowiedni moment dokręcania, aby zapewnić stabilność styku bez uszkodzenia gniazda. W przypadku wykorzystywania wejść analogowych zaleca się stosowanie przewodów ekranowanych w celu uniknięcia zakłóceń elektromagnetycznych. Przed uruchomieniem należy upewnić się, że napięcie zasilania jest zgodne z wybranym trybem pracy (12/24V DC lub 24V AC).

FAQ

• Czy sterownik easyE4 można programować zdalnie? Tak, dzięki wbudowanemu interfejsowi Ethernet możliwa jest komunikacja sieciowa, programowanie oraz diagnostyka urządzenia przez sieć lokalną lub VPN.
• Ile modułów rozszerzeń można podłączyć do jednostki centralnej? System easyE4 pozwala na podłączenie do 11 dodatkowych modułów rozszerzeń, co znacznie zwiększa liczbę dostępnych punktów wejść i wyjść.
• Czy wejścia analogowe wymagają dodatkowych przetworników? Nie, 4 z 8 wejść cyfrowych mogą być bezpośrednio skonfigurowane jako wejścia analogowe 0-10V, co pozwala na bezpośrednie podłączenie czujników temperatury, ciśnienia czy wilgotności z wyjściem napięciowym.
