Moduł do rozłączników bezpiecznikowych XLP2, do samodzielnego montażu (zestaw), CombiLine, MBT345 | 2CPX041787R9999 ABB

Alternatywny kod produktu: 2CPX041787R9999

Opis i Kluczowe Cechy

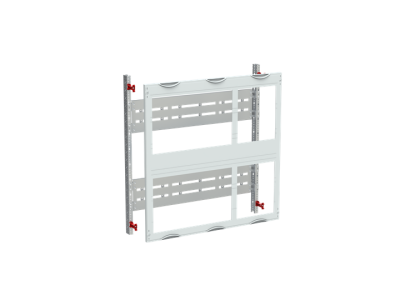

Moduł XLP2 (symbol 2CPX041787R9999) wchodzący w skład systemu CombiLine to modułowe wyposażenie wnętrza tablicy rozdzielczej, przeznaczone do samodzielnego montażu. Stanowi część modułowej tablicy rozdzielczej, dedykowanej do rozłączników bezpiecznikowych NH2. Szerokość panelu wynosi 750 mm (5 GU), co zapewnia miejsce na 180 jednostek przestrzennych. System szyn zbiorczych 3-biegunowy obsługuje maksymalny prąd znamionowy 630 A, a pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035 gwarantują estetyczny wygląd i trwałość.

• Szerokość 750 mm (5 GU): Większa przestrzeń montażowa ułatwia organizację aparatury, pozwala na montaż większej liczby rozłączników i dodatkowych modułów.
• 180 jednostek przestrzennych: Wysoka gęstość pakowania – optymalizacja wykorzystania przestrzeni w szafie rozdzielczej.
• System szyn 3-biegunowy: Umożliwia równoczesne zasilanie trzech faz, co jest wymagane w układach trójfazowych.
• Maksymalny prąd 630 A: Przeznaczony do średnich i dużych instalacji, gdzie wymagane są wysokie prądy znamionowe.
• Pokrywa z tworzywa RAL 7035: Estetyczne wykończenie i odporność na korozję, kolor standardowo stosowany w aparaturze modułowej.

Zgodność z Normami

Moduł XLP2 spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Kompatybilny z systemami szyn zbiorczych zgodnymi z normami IEC 61439.

Zastosowanie

Moduł XLP2 CombiLine stanowi integralną część modułowych tablic rozdzielczych, przeznaczonych do budowy i rozbudowy instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Montaż tablic rozdzielczych w budynkach biurowych i handlowych – elastyczna konfiguracja przestrzeni.
• Rozdzielnice główne w instalacjach przemysłowych – obsługa dużych prądów znamionowych.
• Systemy zasilania awaryjnego (UPS) i rozdzielnice podrozdzielcze – wysoka gęstość pakowania.
• Modernizacja istniejących instalacji – wymiana lub rozbudowa istniejących tablic bez konieczności wymiany całej szafy.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i schematami elektrycznymi. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Moduł montować na szynach nośnych w szafie rozdzielczej, zachowując odpowiedni dobór momentu dokręcania. Pokrywę należy zamontować z wycięciem zgodnym z aplikacją, dbając o odpowiednią głębokość szafy (minimum 225 mm). Używać wyłącznie zgodnych akcesoriów montażowych.

FAQ

• Czy moduł XLP2 jest kompatybilny z innymi systemami szyn zbiorczych? Tak – przeznaczony do systemu 3-biegunowego zgodnego z normami IEC 61439, kompatybilny z innymi elementami systemu CombiLine.
• Jaka jest maksymalna liczba rozłączników bezpiecznikowych NH2, które można zamontować? Moduł przeznaczony jest do montażu 6 rozłączników bezpiecznikowych NH2 w standardowej konfiguracji.
• Czy moduł może być stosowany w instalacjach o prądzie powyżej 630 A? Nie – maksymalny prąd znamionowy modułu wynosi 630 A. Dla wyższych prądów należy stosować inne rozwiązania systemowe.
