Moduł do rozłączników bezpiecznikowych XLP2, do samodzielnego montażu (zestaw), CombiLine, MBT344 | 2CPX041784R9999 ABB

Alternatywny kod produktu: 2CPX041784R9999

Opis i Kluczowe Cechy

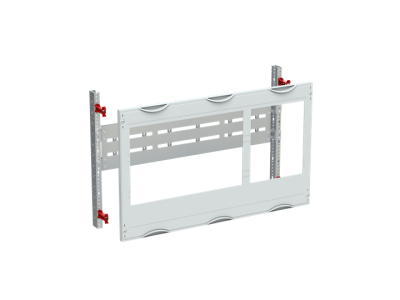

Moduł XLP2 (symbol 2CPX041784R9999) z linii CombiLine to element wyposażenia wnętrza modułowej tablicy rozdzielczej zaprojektowany do samodzielnego montażu. Przeznaczony do systemu szyn zbiorczych 3-biegunowych, obsługuje maksymalny prąd znamionowy 440 A. Pokrywa z tworzywa sztucznego w kolorze RAL 7035 z wycięciem ułatwiającym montaż 3 rozłączników bezpiecznikowych NH2. Szerokość panelu wynosi 3 × 750 mm (3 jednostki przestrzenne GU = 450 mm).

• System szyn zbiorczych 3-biegunowych: Zapewnia stabilne i pewne połączenie elektryczne z rozłącznikami bezpiecznikowymi NH2, zgodne z normami instalacyjnymi.
• Pokrywa z tworzywa RAL 7035 z wycięciem: Ułatwia montaż rozłączników, zapewnia estetyczne i uporządkowane wykończenie tablicy rozdzielczej.
• Maksymalny prąd znamionowy 440 A: Przeznaczony do rozdzielnic o wysokim obciążeniu, zapewnia bezpieczeństwo i trwałość połączeń.
• Zamknięcie zaprasowywane pod kątem 90°: Umożliwia szybki i pewny montaż pokrywy, eliminując ryzyko luzowania się elementów.
• Wymiary 3 GU (450 mm) x 3 × 750 mm: Kompatybilny z standardowymi szafami rozdzielczymi, dostosowany do montażu trzech rozłączników bezpiecznikowych.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących instalacji elektrycznych niskiego napięcia, w tym normy PN-EN 61439. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł XLP2 dedykowany jest do stosowania w modułowych tablicach rozdzielczych CombiLine, szczególnie w instalacjach przemysłowych i komercyjnych wymagających wysokiej wydajności prądowej.

• Montaż rozłączników bezpiecznikowych NH2 w rozdzielnicach niskiego napięcia.
• Wyposażenie szaf sterowniczych i rozdzielczych o głębokości minimum 225 mm.
• Budowa rozdzielnic zasilających o prądzie znamionowym do 440 A.
• Systemy elektryczne wymagające stabilnych i pewnych połączeń szyn zbiorczych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że instalacja jest odłączona od źródła zasilania. Moduł należy zamontować na szynie zbiorczej 3-biegunowej, a następnie zainstalować rozłączniki bezpiecznikowe NH2 w dedykowanych gniazdach. Pokrywę z tworzywa zaprasować pod kątem 90° w celu zapewnienia stabilnego i estetycznego zamknięcia. Upewnić się, że wymiary szafy rozdzielczej są zgodne z wymaganiami modułu (głębokość minimum 225 mm).

FAQ

• Jaki typ rozłączników bezpiecznikowych jest kompatybilny z modułem XLP2? Moduł przeznaczony jest do montażu rozłączników bezpiecznikowych NH2 w standardzie 3-biegunowym.
• Czy moduł posiada certyfikat CE? Tak, moduł spełnia wymagania dyrektyw unijnych i posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i kompatybilność.
• Jakie są zalecane wymiary szafy rozdzielczej do montażu modułu? Moduł wymaga szafy o głębokości minimum 225 mm, aby zapewnić prawidłowe zamknięcie pokrywy i montaż rozłączników.
