Moduł do rozłączników bezpiecznikowych XLP2, do samodzielnego montażu (zestaw), CombiLine, MBT245 | 2CPX041786R9999 ABB

Alternatywny kod produktu: 2CPX041786R9999

Opis i Kluczowe Cechy

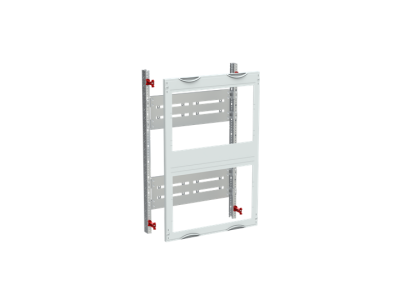

Moduł do rozłączników bezpiecznikowych XLP2 CombiLine MBT245 (symbol 2CPX041786R9999) to modułowe wyposażenie wnętrza rozdzielnic, przeznaczone do samodzielnego montażu w systemie szyn zbiorczych 3-biegunowych. Zestaw obejmuje panel o szerokości 2 × 500 mm z 120 jednostkami przestrzennymi (GU), co pozwala na montaż do czterech rozłączników bezpiecznikowych NH2. Pokrywa z tworzywa sztucznego RAL 7035 z zamknięciem zaprasowywalnym i obracanym pod kątem 90 stopni ułatwia organizację okablowania i zapewnia estetyczny wygląd szafy.

• Szerokość panelu 2 × 500 mm: Pozwala na elastyczne dostosowanie konfiguracji instalacji elektrycznej do potrzeb rozdzielnicy.
• 120 jednostek przestrzennych (GU): Standardowa miara umożliwiająca precyzyjne planowanie rozmieszczenia aparatury modułowej.
• Maksymalny prąd znamionowy 630 A: Przystosowany do pracy w rozdzielnicach o wysokim obciążeniu prądowym, zgodnie z wymaganiami instalacji przemysłowych.
• Pokrywa z tworzywa sztucznego RAL 7035: Estetyczne wykończenie w standardowym kolorze szarym, ułatwiające identyfikację w szafie sterowniczej.
• Zamek zaprasowywany i obrotowy pod kątem 90°: Umożliwia szybki dostęp do wnętrza szafy oraz swobodne układanie okablowania bez ryzyka uszkodzenia pokrywy.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących aparatury modułowej i rozdzielnic niskonapięciowych. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Moduł XLP2 CombiLine MBT245 przeznaczony jest do organizacji wnętrza rozdzielnic elektrycznych, szczególnie tam, gdzie wymagana jest elastyczność montażu i wysoka obciążalność prądowa.

• Montaż rozłączników bezpiecznikowych NH2 w rozdzielnicach przemysłowych i budynkowych.
• Organizacja przestrzeni w szafach sterowniczych o głębokości od 225 mm dzięki pokrywie z wycięciem.
• Stosowanie w systemach szyn zbiorczych 3-biegunowych jako element modułowej infrastruktury.
• Zastosowania wymagające maksymalnego prądu znamionowego 630 A w instalacjach niskonapięciowych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Panel należy zamontować na szynach zbiorczych 3-biegunowych, zachowując odpowiednią ilość jednostek przestrzennych (GU) dla planowanej aparatury. Pokrywę z tworzywa należy zamontować z zablokowanym zamkiem zaprasowywalnym, a następnie wyregulować kąt obrotu zgodnie z wymaganiami układu okablowania. Przed zamknięciem szafy upewnić się, że wszystkie elementy są prawidłowo zamocowane i nie ma luzów.

FAQ

• Ile rozłączników NH2 można zamontować w tym module? Moduł jest przystosowany do montażu maksymalnie czterech rozłączników bezpiecznikowych NH2, zgodnie z konfiguracją 120 jednostek przestrzennych (GU).
• Jaki jest maksymalny prąd znamionowy modułu? Moduł XLP2 CombiLine MBT245 obsługuje maksymalny prąd znamionowy 630 A, co pozwala na stosowanie w instalacjach o wysokim obciążeniu.
• Czy moduł posiada pokrywę z wycięciem? Tak, pokrywa wyposażona jest w wycięcie, które ułatwia układanie okablowania w szafach o głębokości od 225 mm.
