Moduł do rozłączników bezpiecznikowych XLP2, do samodzielnego montażu (zestaw), CombiLine, MBT145 | 2CPX041785R9999 ABB

Alternatywny kod produktu: 2CPX041785R9999

Opis i Kluczowe Cechy

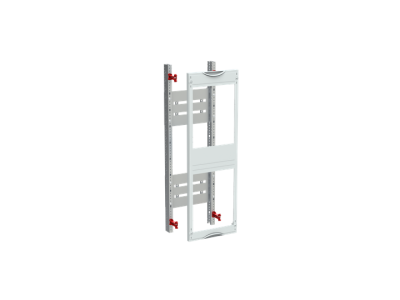

Moduł XLP2 (symbol 2CPX041785R9999) z serii CombiLine to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu w rozłącznikach bezpiecznikowych NH2. Zaprojektowany do systemu szyn zbiorczych 3-biegunowych o maksymalnym prądzie znamionowym 630 A, zapewnia stabilne i bezpieczne połączenia w instalacjach elektroenergetycznych. Szerokość panelu wynosi 250 mm (60 jednostek przestrzennych), co umożliwia elastyczne dostosowanie do wymagań konkretnej aplikacji.

• Panel modułowy 60 jednostek przestrzennych: Umożliwia precyzyjne rozplanowanie obwodów w szafach rozdzielczych o głębokości od 215 mm, z możliwością zastosowania pokrywy z wycięciem do indywidualnej konfiguracji.
• Szyna 3-biegunowa 630 A: Gwarantuje wysoką obciążalność prądową, odpowiednią dla rozdzielnic średniego i dużego natężenia.
• Pokrywa RAL7035 z zamknięciem 90°: Standardowy kolor szary, zapewniający estetykę i ochronę przed pyłem, z regulowanym kątem otwarcia ułatwiającym dostęp do połączeń.
• Konstrukcja pokrywy z wycięciem: Umożliwia elastyczne prowadzenie kabli i oznakowanie obwodów bezpośrednio na panelu, bez konieczności demontażu osłony.
• Zestaw do samodzielnego montażu: Kompletny moduł wyposażony we wszystkie niezbędne elementy łączące, gotowy do integracji z rozłącznikiem NH2 w systemie CombiLine.

Zgodność z Normami

Moduł XLP2 spełnia wymagania norm europejskich dotyczących aparatury modułowej, w tym dyrektyw niskonapięciowych i norm bezpieczeństwa. Posiada deklarację zgodności CE oraz certyfikację dla pracy w środowiskach suchych pomieszczeń przemysłowych.

Zastosowanie

Moduł XLP2 przeznaczony jest do stosowania w rozdzielnicach elektrycznych średniego i dużego napięcia, gdzie wymagane jest pewne i trwałe mocowanie rozłączników bezpiecznikowych NH2.

• Montaż w szafach rozdzielczych 215 mm głębokości – standardowe rozwiązanie dla przemysłowych układów zasilania.
• Konfiguracja obwodów w rozdzielnicach energetycznych o prądzie znamionowym do 630 A.
• Systemy CombiLine – elastyczne dostosowanie do różnych topologii sieci elektroenergetycznej.
• Stosowanie w obiektach użyteczności publicznej i przemysłowych, gdzie wymagana jest wysoka niezawodność połączeń.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i schematami instalacji. Przed przystąpieniem do prac należy odłączyć napięcie i zabezpieczyć obwody przed przypadkowym załączeniem. Moduł mocować do szyn zbiorczych 3-biegunowych, zachowując odpowiednie odstępy izolacyjne. Pokrywę z regulowanym kątem otwarcia (90°) zamocować tak, aby zapewnić swobodny dostęp do zacisków, ale jednocześnie zabezpieczyć przed przypadkowym dotknięciem części pod napięciem. Podczas montażu unikać nadmiernego dokręcania elementów złącznych – postępować zgodnie z zaleceniami producenta dotyczącymi momentów dokręcania.

FAQ

• Czy moduł XLP2 nadaje się do montażu dwóch rozłączników NH2?
Nie – moduł przeznaczony jest do montażu jednego rozłącznika NH2 o szerokości maksymalnej 250 mm (60 jednostek przestrzennych).
• Jaka jest maksymalna głębokość szafy, w której można zamontować moduł? Moduł zaprojektowany jest do stosowania w szafach o głębokości co najmniej 215 mm.
• Czy moduł posiada certyfikację do pracy w warunkach przemysłowych? Tak – spełnia wymagania norm dla aparatury modułowej w suchych pomieszczeniach przemysłowych, posiada oznaczenie CE.
