Moduł do rozłączników bezpieczeństwa XLP00, do samodzielnego montażu (zestaw), CombiLine, MBT236 | 2CPX041771R9999 ABB

Alternatywny kod produktu: 2CPX041771R9999

Opis i Kluczowe Cechy

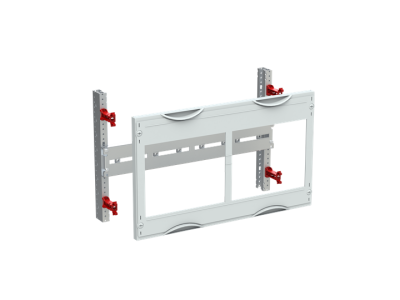

Moduł XLP00 CombiLine (symbol 2CPX041771R9999) to modułowy panel rozdzielczy do samodzielnego montażu w systemie szyn zbiorczych 3-biegunowych. Zaprojektowany do współpracy z rozłącznikami bezpiecznikowymi NH00, oferuje 48 jednostek przestrzennych (GU) przy szerokości 2x500 mm. Pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035 z wycięciem ułatwiają montaż i identyfikację. Zestaw przeznaczony jest do montażu 4 rozłączników bezpiecznikowych NH00 i charakteryzuje się zamykaniem pod kątem 90 stopni.

• 48 jednostek przestrzennych (GU): Umożliwia elastyczny układ rozłączników i innych modułów w szafie rozdzielczej o dużej pojemności.
• Szerokość 2x500 mm: Dedykowany dla dużych instalacji wymagających rozbudowanych układów zabezpieczających.
• Pokrywy z tworzywa sztucznego RAL 7035: Estetyczna i trwała obudowa, jednolita z systemami modułowymi – łatwa identyfikacja w szafie rozdzielczej.
• Zamykanie pod kątem 90 stopni: Uproszczony montaż i demontaż pokryw, co przyspiesza prace serwisowe i konserwację.
• Wycięcie w pokrywie: Ułatwia dostęp do modułów podczas montażu i wymiany bez potrzeby demontażu całej pokrywy.

Zgodność z Normami

Moduł XLP00 spełnia wymagania norm europejskich dotyczących aparatury modułowej i rozdzielnic. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC 61439.

Zastosowanie

Moduł XLP00 CombiLine dedykowany jest do rozbudowanych instalacji elektrycznych wymagających elastycznego układu zabezpieczeń.

• Rozdzielnice przemysłowe i komercyjne o dużym zapotrzebowaniu na prąd (do 320 A).
• Szafy sterownicze w budynkach użyteczności publicznej i obiektach przemysłowych.
• Modularne systemy zasilania z możliwością rozbudowy o dodatkowe moduły zabezpieczające.
• Instalacje wymagające szybkiej identyfikacji i serwisowania poszczególnych obwodów.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Moduł montować na szynach zbiorczych 3-biegunowych, upewniając się o prawidłowym ustawieniu i mocowaniu. Pokrywy należy zamykać pod kątem 90 stopni, dociskając do oporu. Maksymalny prąd znamionowy 320 A należy dostosować do przekroju przewodów i charakterystyki instalacji. Po montażu należy przeprowadzić testy izolacji i ciągłości obwodu.

FAQ

• Ile rozłączników NH00 można zamontować w module XLP00? Moduł XLP00 jest przygotowany do montażu 4 rozłączników bezpiecznikowych NH00 w układzie standardowym.
• Czy pokrywy są wymienne na inne wersje kolorystyczne? Standardowo dostarczane pokrywy są w kolorze szarym RAL 7035. Kolorystyka może być dostępna w innych wariantach – należy sprawdzić dostępność w dokumentacji technicznej.
• Jaki jest maksymalny prąd znamionowy modułu XLP00? Moduł jest przystosowany do pracy z maksymalnym prądem znamionowym 320 A w systemie szyn zbiorczych 3-biegunowych.
