Moduł do połączeń kablowych z drzwiami M40, do samodzielnego montażu (zestaw), CombiLine, MBV282 | 2CPX041819R9999 ABB

Alternatywny kod produktu: 2CPX041819R9999

Opis i Kluczowe Cechy

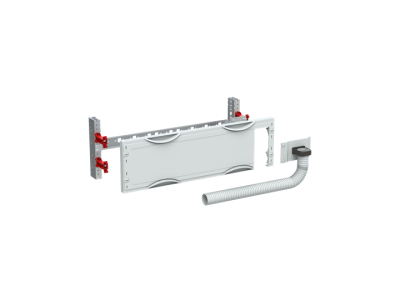

Moduł do połączeń kablowych M40 (symbol 2CPX041819R9999) to element systemu CombiLine przeznaczony do samodzielnego montażu w modułowych tablicach rozdzielczych. Stanowi rusztowy moduł przyłączeniowy o szerokości panelu 2 × 500 mm (łącznie 1000 mm) z 24 jednostkami przestrzennymi. Pokrywy z tworzywa sztucznego w kolorze szarym RAL 7035 zamykają się zaprasowywane pod kątem 90 stopni, z możliwością montażu od głębokości szafy 225 mm. Konstrukcja z wycięciem ułatwia organizację okablowania w szafie rozdzielczej.

• Szerokość panelu 2 × 500 mm: Zwiększona powierzchnia montażowa umożliwia precyzyjne rozmieszczenie połączeń kablowych i aparatury modułowej w szafie rozdzielczej.
• 24 jednostki przestrzenne: Umożliwiają elastyczne rozmieszczenie modułów przyłączeniowych i aparatury o szerokości 18 mm, zgodnie z normami modułowymi.
• Pokrywy z tworzywa RAL 7035: Estetyczne wykończenie w standardowym kolorze szarym, kompatybilne z większością obudów modułowych.
• Zamykanie zaprasowywane pod kątem 90 stopni: Płynne domykanie bez ryzyka uszkodzenia kabli, zabezpieczenie przed przypadkowym otwarciem.
• Konstrukcja z wycięciem: Ułatwia wprowadzanie i prowadzenie wiązek kablowych wewnątrz szafy rozdzielczej.
• Zestaw do samodzielnego montażu: Kompletny pakiet elementów do szybkiej i pewnej instalacji bez konieczności dodatkowych akcesoriów.

Zgodność z Normami

Moduł M40 spełnia wymagania norm europejskich dla modułowych tablic rozdzielczych oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i jest kompatybilny z systemami modułowymi zgodnymi z normami IEC 61439.

Zastosowanie

Moduł M40 przeznaczony jest do organizacji okablowania i montażu aparatury w modułowych tablicach rozdzielczych, szafach sterowniczych i szafach przemysłowych.

• Wyposażenie modułowych tablic rozdzielczych w systemie CombiLine – organizacja okablowania i aparatury.
• Montaż w szafach sterowniczych o głębokości 225 mm – elastyczne rozmieszczenie modułów przyłączeniowych i aparatury modułowej.
• Stosowanie w instalacjach przemysłowych i budynkowych – zapewnienie porządku i bezpieczeństwa okablowania.
• Organizacja połączeń w rozdzielnicach budynkowych – ułatwienie identyfikacji i konserwacji.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w szafie rozdzielczej. Moduł montować na stałe w systemie rusztowym zgodnie z wymiarami szafy. Przed montażem upewnić się, że głębokość szafy wynosi co najmniej 225 mm. Pokrywy zamykać zaprasowywane pod kątem 90 stopni, dbając o prawidłowe ułożenie kabli. Unikać nadmiernego zginania przewodów i przestrzegać minimalnych promieni gięcia. Po montażu sprawdzić szczelność i stabilność konstrukcji.

FAQ

• Czy moduł M40 jest kompatybilny z innymi systemami modułowymi? Moduł zaprojektowany jest do współpracy z systemem CombiLine, ale może być stosowany także w innych modułowych tablicach rozdzielczych o szerokości 1000 mm i głębokości 225 mm, pod warunkiem zgodności z normami modułowymi.
• Czy pokrywy modułu M40 są wymienne? Tak, pokrywy z tworzywa RAL 7035 można wymieniać w zależności od potrzeb estetycznych lub funkcjonalnych – dostępne są także pokrywy bez wycięć lub z innymi wzorami.
• Jaka jest maksymalna liczba modułów 18 mm, które można zamontować w module M40? W module o szerokości 1000 mm (2 × 500 mm) można zamontować 24 jednostki przestrzenne, co pozwala na montaż 24 modułów o szerokości 18 mm.
