Moduł do połączeń kablowych z drzwiami M40, do samodzielnego montażu (zestaw), CombiLine, MBV182 | 2CPX041817R9999 ABB

Alternatywny kod produktu: 2CPX041817R9999

Opis i Kluczowe Cechy

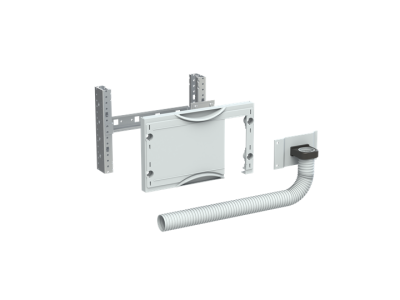

Moduł do połączeń kablowych M40 z serii CombiLine (symbol 2CPX041817R9999) to modułowy panel rozdzielczy do samodzielnego montażu, przeznaczony do organizacji połączeń kablowych w szafach sterowniczych i rozdzielnicach. Szerokość panelu wynosi 250 mm (12 jednostek przestrzeni), a pokrywa z tworzywa sztucznego w kolorze szarym RAL 7035 zapewnia estetyczny wygląd i łatwą identyfikację. Konstrukcja pokrywy z wycięciem ułatwia dostęp do wnętrza modułu podczas prac serwisowych. Montaż na stałe gwarantuje stabilność i trwałość instalacji.

• Szerokość 250 mm (12 JU): Kompaktowe wymiary umożliwiają montaż w standardowych szafach i rozdzielnicach, optymalizując wykorzystanie przestrzeni.
• Pokrywa z tworzywa RAL 7035: Kolor szary RAL 7035 zapewnia spójność wizualną z większością aparatury modułowej i ułatwia identyfikację w systemach kablowych.
• Montaż na stałe: Solidna konstrukcja zapewnia stabilność modułu i ochronę połączeń kablowych przed uszkodzeniami mechanicznymi.
• Pokrywa z wycięciem: Umożliwia szybki dostęp do wnętrza modułu podczas konserwacji lub modyfikacji połączeń bez konieczności demontażu całego panelu.
• Zamknięcie wciskane i obrotowe 90°: Proste i trwałe zabezpieczenie pokrywy, które można szybko otworzyć i zamknąć, zapewniając ochronę przed przypadkowym otwarciem.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji i bezpieczeństwa aparatury modułowej. Posiada deklarację zgodności CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Moduł do połączeń kablowych M40 CombiLine przeznaczony jest do organizacji i zabezpieczania połączeń kablowych w instalacjach przemysłowych, budynkach biurowych oraz rozdzielnicach elektrycznych.

• Organizacja wiązek kabli w szafach sterowniczych i rozdzielnicach – porządkowanie połączeń w systemach modułowych.
• Montaż w szafach o głębokości co najmniej 225 mm – możliwość zastosowania w standardowych obudowach.
• Zastosowanie w systemach CombiLine do budowy rozdzielnic modułowych – elastyczność w konfiguracji przestrzeni.
• Instalacje przemysłowe i serwerownie – ochrona połączeń kablowych przed uszkodzeniami mechanicznymi i przypadkowym otwarciem.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Moduł montować na stałe w szafie lub rozdzielnicy, zgodnie z wymiarami podanymi w dokumentacji. Pokrywę z wycięciem zamontować w taki sposób, aby zapewnić swobodny dostęp do wnętrza modułu. Zaleca się stosowanie pokryw z zamknięciem wciskanym i obrotowym 90° w miejscach wymagających częstej konserwacji. Przewody wprowadzać zgodnie z zaleceniami producenta modułów modułowych, unikając nadmiernego naprężania.

FAQ

• Czy moduł jest kompatybilny z innymi elementami systemu CombiLine? Tak, moduł zaprojektowany jest jako część systemu CombiLine i współpracuje z innymi elementami modułowymi o szerokości 250 mm i głębokości szafy 225 mm.
• Jakie są zalecane głębokości szafy dla tego modułu? Moduł przeznaczony jest do użytku od głębokości szafy 225 mm – zapewnia to odpowiednią przestrzeń dla kabli i połączeń.
• Czy pokrywa modułu może być demontowana bez narzędzi? Tak, pokrywa wyposażona w zamek wciskany i obrotowy 90° umożliwia szybkie otwieranie i zamykanie bez użycia narzędzi.
