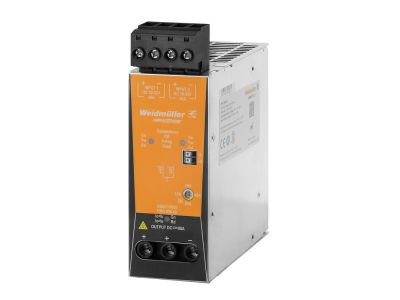

Moduł diodowy do odsprzężania wyjść zasilaczy impulsowych, PRO RM 40, 24VDC 96A 1907.2W | 2486110000 Weidmuller

Opis i Kluczowe Cechy

Moduł diodowy PRO RM 40 (symbol 2486110000) przeznaczony do odsprzężania wyjść zasilaczy impulsowych. Przystosowany do pracy przy napięciu 24 VDC i prądzie do 96 A, oferuje moc 1907,2 W, co umożliwia bezpieczne łączenie równoległych zasilaczy bez ryzyka przepływu wstecznego.

• Napięcie znamionowe 24 VDC: Zapewnia kompatybilność z popularnymi niskonapięciowymi systemami zasilania w automatyce i przemyśle.
• Prąd znamionowy 96 A: Pozwala na obsługę obciążeń o dużym zapotrzebowaniu prądowym, idealny do redundantnych układów zasilania.
• Moc 1907,2 W: Gwarantuje odpowiedni margines mocy dla stabilnej pracy nawet przy znacznych obciążeniach.
• Funkcja odsprzęgania wyjść: Eliminuje wzajemne oddziaływanie równolegle pracujących zasilaczy, chroniąc je przed uszkodzeniem w przypadku awarii jednego z nich.
• Kompaktowa obudowa modułowa serii PRO RM 40: Ułatwia montaż w szafach sterowniczych i rozdzielnicach, oszczędzając miejsce na szynie DIN.

Zgodność z Normami

Moduł diodowy PRO RM 40 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego konstrukcja spełnia wymagania stawiane urządzeniom w instalacjach przemysłowych i automatyce budynkowej.

Zastosowanie

Moduł diodowy znajduje zastosowanie wszędzie tam, gdzie wymagana jest redundancja zasilania oraz separacja wyjść zasilaczy impulsowych.

• Tworzenie redundantnych układów zasilania w systemach bezpieczeństwa (np. sterowniki PLC, systemy alarmowe).
• Odsprzężanie wyjść zasilaczy w rozbudowanych instalacjach automatyki przemysłowej.
• Zabezpieczenie przed przepływem wstecznym prądu przy równoległym łączeniu zasilaczy impulsowych.
• Zasilanie krytycznych odbiorników wymagających ciągłości napięcia (serwery, urządzenia medyczne).

Wskazówki Montażowe

Montaż modułu diodowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (zgodnie z danymi producenta). Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu 96 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy moduł diodowy jest wyposażony w sygnalizację LED? W danych produktu nie zawarto informacji o diodzie sygnalizacyjnej. Moduł pełni funkcję pasywnego odsprzęgania, nie przewidziano wskaźników optycznych.
• Jaki jest stopień ochrony IP modułu? Stopień ochrony IP nie został podany w specyfikacji. Typowo dla aparatury montowanej wewnątrz rozdzielnicy zakłada się IP20, ale dla konkretnego urządzenia należy sprawdzić dokumentację producenta.
• Czy moduł można stosować do łączenia zasilaczy o różnych napięciach? Moduł przeznaczony jest do napięcia 24 VDC. Stosowanie przy innych napięciach może skutkować uszkodzeniem. Zawsze należy stosować zgodnie z parametrami znamionowymi.
