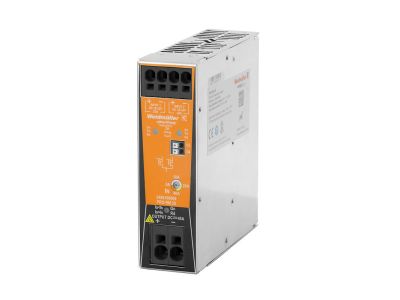

Moduł diodowy do odsprzężania wyjść zasilaczy impulsowych, PRO RM 20, 24VDC 48A 952W | 2486100000 Weidmuller

Opis i Kluczowe Cechy

Moduł diodowy PRO RM 20 (nr katalogowy 2486100000) przeznaczony do odsprzężania wyjść zasilaczy impulsowych w układach redundantnych i równoległych. Dzięki parametrom 24 VDC, 48 A i mocy 952 W umożliwia bezpieczną separację torów zasilania przy dużych obciążeniach. Kompaktowa obudowa modułowa ułatwia montaż w rozdzielnicach.

• Napięcie znamionowe 24 V DC: Zapewnia kompatybilność z typowymi zasilaczami impulsowymi w instalacjach przemysłowych i automatyce.
• Prąd znamionowy 48 A: Pozwala na odsprzężanie wyjść o znacznym obciążeniu bez ryzyka przeciążenia modułu i przegrzania.
• Moc 952 W: Umożliwia obsługę odbiorników o dużej mocy przy zachowaniu bezpieczeństwa termicznego i niezawodności.
• Modułowa konstrukcja: Ułatwia szybki montaż na szynie DIN i integrację z inną aparaturą modułową w rozdzielnicy.
• Funkcja odsprzężania (separacja diodowa): Eliminuje wzajemne oddziaływanie równolegle pracujących zasilaczy, zapobiegając przepływom wstecznym i awariom.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi normami bezpieczeństwa. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Moduł diodowy PRO RM 20 znajduje zastosowanie wszędzie tam, gdzie wymagana jest separacja galwaniczna wyjść zasilaczy impulsowych w celu zwiększenia niezawodności zasilania.

• Redundancja zasilania w szafach sterowniczych i systemach automatyki przemysłowej.
• Odsprzężanie równolegle pracujących zasilaczy w celu uniknięcia przepływów wyrównawczych.
• Separacja torów zasilania w systemach bezpieczeństwa (np. zasilanie PLC, sterowników).
• Tworzenie układów zasilania awaryjnego z podtrzymaniem bateryjnym.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 48 A. Zapewnić odpowiednią wentylację wokół modułu – moc 952 W przy pełnym obciążeniu generuje ciepło. Stosować przewody o odpowiedniej izolacji i przekroju dobranym do prądu.

FAQ

• Do czego służy moduł diodowy PRO RM 20? Służy do odsprzężania (separacji) wyjść zasilaczy impulsowych, np. w układach redundantnych, aby zapobiec przepływom wstecznym między równolegle pracującymi źródłami.
• Jakie są parametry elektryczne modułu? Napięcie znamionowe 24 V DC, prąd znamionowy 48 A, moc 952 W. Należy je bezwzględnie przestrzegać – przekroczenie grozi uszkodzeniem.
• Czy moduł ma diodę LED sygnalizującą pracę? W dostępnych danych nie podano informacji o wbudowanej sygnalizacji świetlnej. Zaleca się sprawdzenie dokumentacji producenta.
