Moduł diagnostyczny 24VDC, 12A, SITOP PSE200U | 6EP1961-2BA31 Siemens

Alternatywny kod produktu: 6EP19612BA31

Opis i Kluczowe Cechy

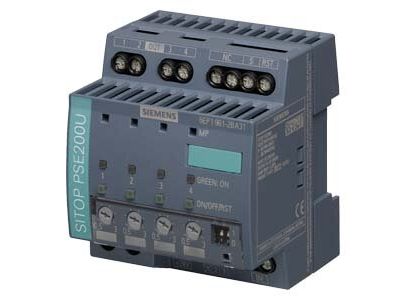

Moduł diagnostyczny Siemens SITOP PSE200U (symbol 6EP1961-2BA31) to 4-kanałowy moduł selektywności przystosowany do zasilania 24 V DC. Zaprojektowany do dystrybucji i monitorowania prądu obciążenia w kilku obwodach odgałęźnych – prąd wejściowy 12 A pozwala na bezpieczne zasilanie do czterech wyjść 3 A każde. Dzięki regulacji progu zadziałania w zakresie 0,5–3 A urządzenie idealnie dopasowuje się do charakterystyki odbiorników, minimalizując ryzyko nieplanowanych wyłączeń.

• Napięcie wejściowe 24 V DC: pełna kompatybilność z przemysłowymi zasilaczami 24 V, co ułatwia integrację w istniejących szafach sterowniczych.
• Prąd wejściowy 12 A / prąd wyjściowy 4 × 3 A: umożliwia rozdział zasilania na cztery niezależne obwody, każde o prądzie znamionowym do 3 A, bez ryzyka przeciążenia głównej linii.
• Regulowany próg zadziałania 0,5–3 A: możliwość precyzyjnego ustawienia czułości wyłączenia dla każdego kanału, co pozwala dopasować ochronę do konkretnego odbiornika (np. czujniki, siłowniki, sterowniki).
• Sygnalizacja stanu – diody LED i sygnał pojedynczego kanału: natychmiastowa lokalizacja uszkodzonego obwodu na module oraz możliwość przekazania informacji do systemu nadrzędnego (np. PLC).
• Odporność na krótkotrwałe prądy rozruchowe: elektronika toleruje impulsy prądowe (np. przy załączaniu kondensatorów lub silników), co zapobiega fałszywym wyłączeniom i zwiększa stabilność pracy.

Zgodność z Normami

Moduł diagnostyczny Siemens SITOP PSE200U spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony jest do montażu w instalacjach przemysłowych zgodnych z normą DIN.

Zastosowanie

Moduł SITOP PSE200U znajduje zastosowanie wszędzie tam, gdzie wymagane jest selektywne monitorowanie i odłączanie obwodów odbiorczych w systemach 24 V DC. Sprawdza się w rozbudowanych szafach sterowniczych i rozdzielnicach, w których niezawodność zasilania poszczególnych gałęzi ma krytyczne znaczenie.

• Selektywna ochrona przed zwarciami i przeciążeniami w obwodach sterowniczych z przekaźnikami, stycznikami i siłownikami.
• Monitorowanie zasilania czujników przemysłowych (np. barier świetlnych, enkoderów) w liniach produkcyjnych.
• Dystrybucja napięcia 24 V DC do modułów I/O, sterowników PLC oraz systemów wizyjnych w automatyce budynkowej i maszynowej.
• Zabezpieczenie obwodów sygnalizacyjnych i alarmowych, w których ciągłość zasilania pozostałych kanałów jest niezbędna dla bezpieczeństwa instalacji.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem przewodów należy zapoznać się z dokumentacją techniczną producenta – szczególnie z zalecanym momentem dokręcania zacisków oraz maksymalnym przekrojem przewodów, który musi być dobrany do prądu znamionowego obwodu.

FAQ

• Czy moduł posiada podświetlenie lub sygnalizację LED? Tak, każdy kanał wyposażony jest w diodę LED informującą o stanie (np. załączenie / wyłączenie / uszkodzenie). Dodatkowo dostępny jest pojedynczy sygnał kanałowy do podłączenia do systemu nadzoru.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje konkretnej wartości IP w danych katalogowych. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i bryzgami wody z góry. W przypadku montażu w środowisku zapylonym lub wilgotnym zalecane jest umieszczenie modułu w obudowie o wyższej klasie ochrony.
• Czy moduł automatycznie odcina uszkodzony kanał, a pozostałe pozostają zasilone? Tak – w przypadku przeciążenia lub zwarcia w jednym z czterech obwodów, moduł wyłącza tylko ten kanał, nie zakłócając pracy pozostałych. Zapewnia to ciągłość zasilania krytycznych odbiorników i minimalizuje przestoje instalacji.
