Moduł czujników (8 czujników DS1820) - LEVEL 9 | mH-S8-9 F&F

Alternatywny kod produktu: mH-S8 / 9

Opis i Kluczowe Cechy

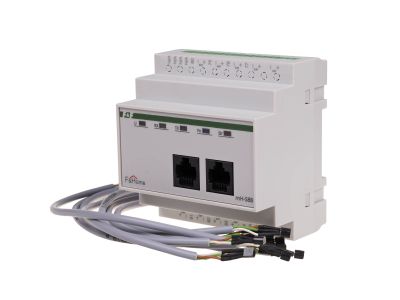

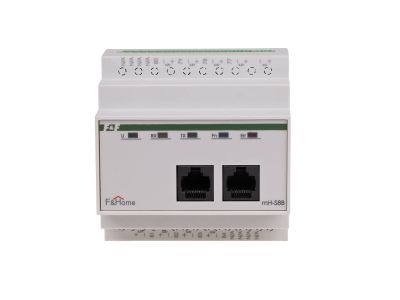

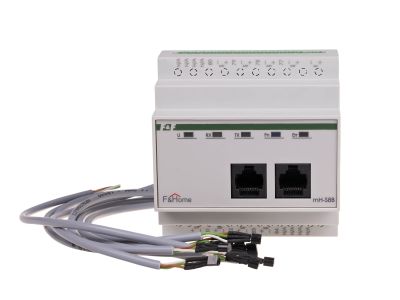

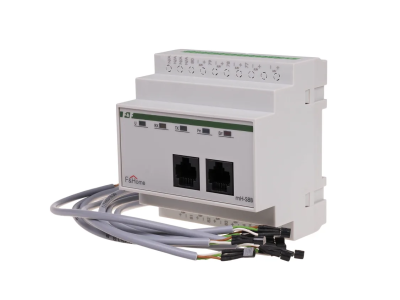

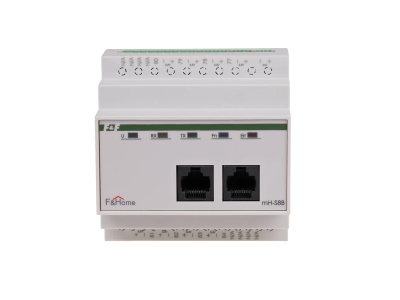

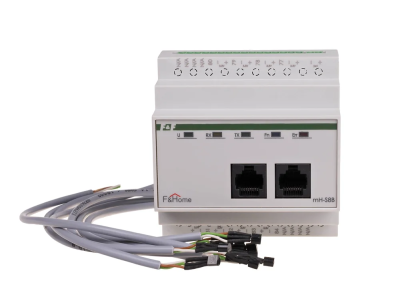

Moduł czujników mH-S8-9 (LEVEL 9) to ośmiokanałowy sterownik przeznaczony do współpracy z cyfrowymi czujnikami temperatury DS1820. Umożliwia pomiar temperatury w zakresie od +5 do +40°C z dokładnością 0,1°C, co zapewnia precyzyjną regulację ogrzewania w inteligentnym domu. Urządzenie zajmuje pole 5 modułów (87,5 mm) na szynie TH35 i jest zasilane napięciem 24 V DC. Steruje bezpośrednio modułem wykonawczym mH-V8, który reguluje elektrozawory w obwodzie ogrzewania.

• 8 niezależnych kanałów czujników DS1820: Umożliwia monitorowanie temperatury w 8 pomieszczeniach jednocześnie – indywidualne strefy grzewcze bez dodatkowych multiplekserów.
• Zakres pomiaru +5…+40°C z dokładnością 0,1°C: Gwarantuje precyzyjne odczyty niezbędne do komfortowej i energooszczędnej regulacji temperatury.
• Autonomiczna praca z ustawieniami z panelu dotykowego: Każde pomieszczenie ma niezależnie ustawianą temperaturę i histerezę – system działa bez nadrzędnego kontrolera.
• Bezpośrednie sterowanie modułem wykonawczym mH-V8: Szybka i niezawodna reakcja na zmiany temperatury poprzez elektrozawory w obiegu grzewczym.
• Montaż na szynie TH35, szerokość 5 modułów (87,5 mm): Łatwa instalacja w rozdzielnicy, oszczędność miejsca i przejrzyste okablowanie.

Zgodność z Normami

Moduł czujników mH-S8-9 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł mH-S8-9 znajduje zastosowanie w systemach automatyki budynkowej, szczególnie w inteligentnych instalacjach ogrzewania. Idealnie sprawdza się tam, gdzie wymagana jest precyzyjna kontrola temperatury w wielu strefach.

• Sterowanie ogrzewaniem podłogowym w domach jednorodzinnych i mieszkaniach – indywidualne strefy dla każdego pomieszczenia.
• Systemy ogrzewania w budynkach komercyjnych (biura, hotele) – centralne zarządzanie z możliwością lokalnych ustawień temperatury.
• Integracja z systemami inteligentnego domu (np. z panelami dotykowymi LEVEL) – tworzenie harmonogramów i scenariuszy grzewczych.
• Modernizacja istniejących instalacji grzewczych poprzez dodanie precyzyjnych czujników i autonomicznych regulatorów.

Wskazówki Montażowe

Montaż modułu mH-S8-9 oraz podłączanie czujników DS1820 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przewody czujników należy prowadzić w sposób zabezpieczony przed uszkodzeniami mechanicznymi. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu obciążenia oraz napięcia 24 V DC.

FAQ

• Jakie czujniki są kompatybilne z modułem mH-S8-9? Moduł współpracuje wyłącznie z cyfrowymi czujnikami temperatury DS1820. Można podłączyć do 8 czujników do jednego modułu.
• Czy moduł posiada jakiekolwiek podświetlenie lub sygnalizację LED? W danych technicznych nie ma informacji o diodach LED – moduł nie posiada zintegrowanego wyświetlacza ani podświetlenia; komunikacja odbywa się poprzez magistralę do panelu dotykowego.
• Jaki jest stopień ochrony IP modułu? Producent nie podaje stopnia ochrony – standardowo dla urządzeń montowanych wewnątrz rozdzielnicy przyjmuje się IP20. Należy instalować w suchym pomieszczeniu.
