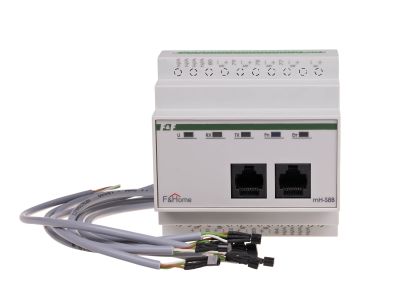

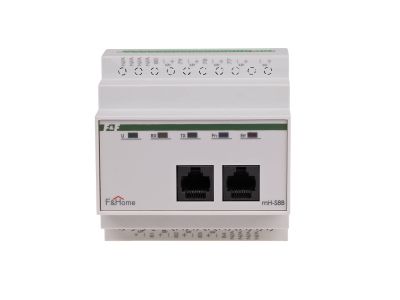

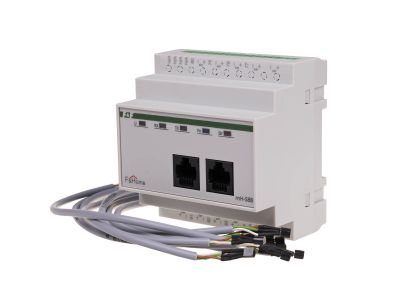

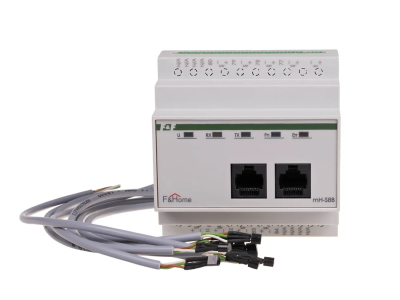

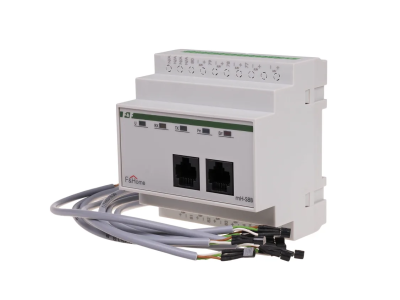

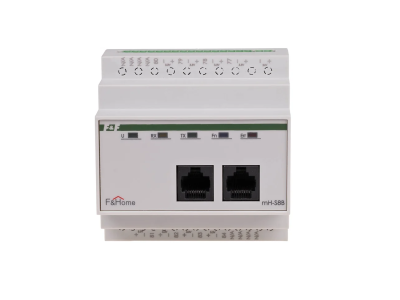

Moduł czujników (8 czujników DS1820) - LEVEL 8 | mH-S8-8 F&F

Alternatywny kod produktu: mH-S8 / 8

Opis i Kluczowe Cechy

Moduł czujników mH-S8-8 LEVEL 8 to ośmiokanałowy sterownik przeznaczony do współpracy z cyfrowymi czujnikami temperatury DS1820. Umożliwia pomiar temperatury w zakresie od +5°C do +40°C z dokładnością do 0,1°C, co przekłada się na precyzyjną regulację ogrzewania w inteligentnym domu. Urządzenie montuje się w rozdzielnicy na szynie DIN, zajmując pole 5 modułów (szerokość 87,5 mm). Zasilane jest napięciem 24 V DC, a autonomiczna praca w oparciu o ustawienia z panelu dotykowego pozwala na niezależne sterowanie temperaturą i histerezą dla każdego z ośmiu pomieszczeń.

• 8 niezależnych kanałów pomiarowych: możliwość monitorowania i regulacji temperatury w ośmiu strefach budynku – idealne dla instalacji wielopokojowych.
• Zakres pomiaru +5…+40°C, dokładność 0,1°C: gwarantuje precyzyjne dostosowanie temperatury do zadanych wartości, co zwiększa komfort cieplny i pozwala na oszczędność energii.
• Napięcie zasilania 24 V DC: bezpieczne niskie napięcie, upraszcza instalację i zwiększa bezpieczeństwo użytkowania w rozdzielnicach.
• Współpraca z modułem wykonawczym mH-V8: bezpośrednie sterowanie elektrozaworami w obwodzie ogrzewania – prosty i niezawodny system regulacji.
• Autonomiczna praca: moduł działa samodzielnie na podstawie ustawień temperatury i histerezy wprowadzonych z panelu dotykowego, bez konieczności podłączania do centrali.
• Montaż na szynie DIN, szerokość 5 modułów: kompaktowa obudowa ułatwia zabudowę w standardowej rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada deklarację zgodności CE. Urządzenie przeznaczone jest do montażu w instalacjach niskiego napięcia, zgodnie z wymaganiami dla systemów automatyki budynkowej.

Zastosowanie

Moduł mH-S8-8 znajduje zastosowanie w inteligentnych systemach sterowania ogrzewaniem, umożliwiając precyzyjną regulację temperatury w poszczególnych pomieszczeniach. Dzięki współpracy z modułami wykonawczymi oraz panelami dotykowymi sprawdza się w następujących scenariuszach:

• Sterowanie elektrozaworami w obwodach ogrzewania podłogowego – indywidualnie dla każdego pomieszczenia.
• Zdalna i autonomiczna regulacja temperatury w domach jednorodzinnych, mieszkaniach oraz obiektach komercyjnych.
• Integracja z systemami inteligentnego budynku jako element pomiarowy i decyzyjny – sygnalizacja przekroczenia zadanych wartości.
• Zastosowanie w modernizowanych instalacjach grzewczych – moduł zastępuje tradycyjne termostaty, oferując precyzyjną kontrolę strefową.

Wskazówki Montażowe

Montaż i podłączenie modułu powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przewody od czujników DS1820 należy podłączyć zgodnie z dokumentacją producenta, zachowując odpowiednią polaryzację. Przekrój przewodów zasilających dostosować do obciążenia 24 V DC. Moment dokręcania zacisków oraz długość przewodów czujników – zgodnie z instrukcją dołączoną do produktu.

FAQ

• Jaki jest zakres pomiaru temperatury modułu mH-S8-8? Zakres pomiaru wynosi od +5°C do +40°C z dokładnością do 0,1°C. Jest to zakres typowy dla systemów ogrzewania i klimatyzacji w budynkach mieszkalnych.
• Czy moduł wymaga podłączenia do centrali sterującej? Nie, moduł pracuje autonomicznie. Ustawienia temperatury i histerezy dla każdego z ośmiu kanałów wprowadza się z panelu dotykowego (np. mH-TP). Moduł samodzielnie steruje modułem wykonawczym mH-V8.
• Jakie czujniki temperatury można podłączyć? Moduł współpracuje wyłącznie z cyfrowymi czujnikami temperatury DS1820. Do jednego modułu można podłączyć do 8 czujników – po jednym na kanał.
