Moduł czujników (8 czujników DS1820) - LEVEL 7 | mH-S8-7 F&F

Alternatywny kod produktu: mH-S8 / 7

Opis i Kluczowe Cechy

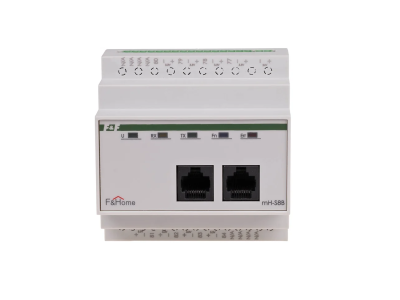

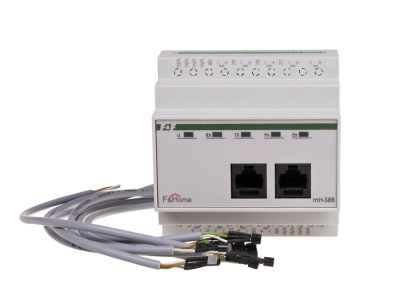

Moduł czujników mH-S8-7 firmy LEVEL 7 to ośmiokanałowe urządzenie współpracujące z cyfrowymi czujnikami temperatury DS1820. Przeznaczony do precyzyjnej regulacji ogrzewania w inteligentnych instalacjach budynkowych. Zajmuje pole 5 modułów w rozdzielnicy i zasilany jest napięciem 24 V, co zapewnia bezpieczną pracę w obwodach niskonapięciowych.

• 8 kanałów czujników DS1820: Umożliwia monitorowanie i regulację temperatury w ośmiu niezależnych pomieszczeniach lub strefach.
• Zakres pomiaru +5…+40°C, dokładność 0,1°C: Gwarantuje precyzyjne odczyty niezbędne do dokładnego utrzymania zadanej temperatury.
• Napięcie zasilania 24 V: Praca przy bezpiecznym niskim napięciu, redukująca ryzyko porażenia w środowisku instalacyjnym.
• Autonomiczna praca z ustawieniami z panelu dotykowego: Niezależne programowanie temperatury i histerezy dla każdego kanału bez konieczności ciągłej komunikacji z centralnym sterownikiem.
• Szerokość 5 modułów (87,5 mm): Kompaktowy montaż w rozdzielni na szynie TH35, oszczędność miejsca przy rozbudowie instalacji.

Zgodność z Normami

Moduł spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznaczenie CE). Przeznaczony do montażu w rozdzielnicach zgodnie z standardem instalacyjnym DIN. Dokładne numery norm nie zostały wskazane przez producenta.

Zastosowanie

Moduł mH-S8-7 jest kluczowym elementem systemu sterowania ogrzewaniem w inteligentnym domu. Współpracuje z modułem wykonawczym mH-V8 sterującym elektrozaworami w obwodzie ogrzewania. Sprawdza się w następujących scenariuszach:

• Regulacja temperatury w poszczególnych pomieszczeniach (ogrzewanie podłogowe, grzejniki) na podstawie odczytów z czujników DS1820.
• Autonomiczna praca w oparciu o ustawienia wprowadzone z panelu dotykowego – niezależna temperatura i histereza dla każdego kanału.
• Integracja z systemami automatyki budynkowej (BMS) poprzez moduły wykonawcze – możliwość tworzenia harmonogramów i scenariuszy.
• Sterowanie strefowe w budynkach mieszkalnych, biurowych i użyteczności publicznej wymagających precyzyjnego zarządzania ciepłem.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy zewnętrznej lub wnękowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Podłączenie przewodów zasilających 24 V oraz przewodów czujników należy wykonać zgodnie z dokumentacją producenta. Zalecany przekrój przewodów zasilających dobrać do prądu obciążenia – w razie braku danych producenta przyjmuje się standardowo 1,5 mm². Momenty dokręcania zacisków muszą być zgodne z instrukcją montażu.

FAQ

• Czy moduł może współpracować z czujnikami innych producentów? Moduł jest dedykowany do cyfrowych czujników temperatury DS1820. Użycie innych czujników może uniemożliwić prawidłową komunikację i pomiary.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga ochronę IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wodą).
• Czy moduł wymaga zasilania zewnętrznego? Tak, moduł musi być zasilany napięciem 24 V DC. Nie posiada własnego źródła zasilania.
