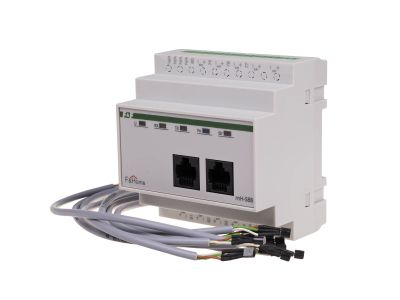

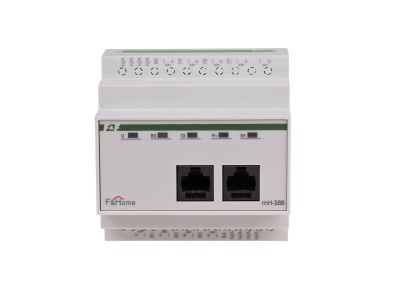

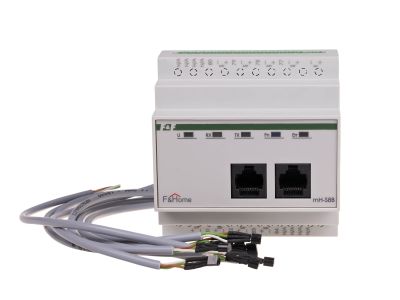

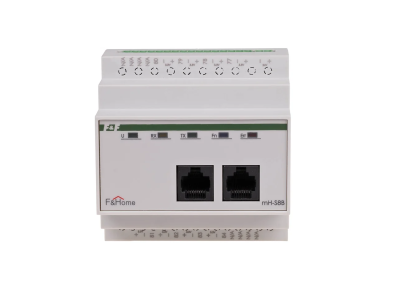

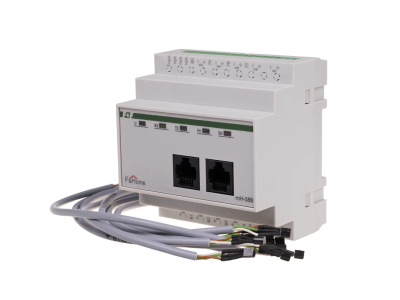

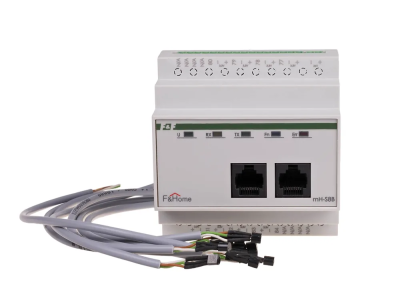

Moduł czujników (8 czujników DS1820) - LEVEL 6 | mH-S8-6 F&F

Alternatywny kod produktu: mH-S8 / 6

Opis i Kluczowe Cechy

Moduł czujników mH-S8-6 LEVEL 6 to ośmiokanałowy sterownik przeznaczony do współpracy z cyfrowymi czujnikami temperatury DS1820. Urządzenie zasilane napięciem 24 V mierzy temperaturę w zakresie od +5 do +40°C z dokładnością do 0,1°C, co pozwala na precyzyjną regulację ogrzewania w inteligentnym domu. Moduł zajmuje 5 modułów szerokości w rozdzielnicy, zapewniając kompaktową zabudowę.

• 8 kanałów czujników DS1820: Jednoczesny pomiar temperatury w ośmiu niezależnych pomieszczeniach – pełna kontrola strefowa bez dodatkowych multiplekserów.
• Dokładność pomiaru 0,1°C: Gwarantuje precyzyjną regulację temperatury, eliminując wahania odczuwalne przez użytkowników.
• Zasilanie 24 V: Niskie napięcie bezpieczne dla instalacji, kompatybilne z typowymi zasilaczami w szafach sterowniczych.
• Szerokość 5 modułów (87,5 mm): Oszczędność miejsca w rozdzielnicy – idealne do rozbudowy istniejących systemów.
• Autonomiczna praca z panelem dotykowym: Niezależne ustawienie temperatury i histerezy dla każdego pomieszczenia – brak konieczności nadrzędnego sterownika.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do montażu w rozdzielnicach zgodnie z zasadami sztuki instalatorskiej.

Zastosowanie

Moduł mH-S8-6 jest kluczowym elementem systemu sterowania ogrzewaniem w inteligentnym budynku. Współpracuje bezpośrednio z modułami wykonawczymi mH-V8, które sterują elektrozaworami w obwodach grzewczych.

• Regulacja temperatury w poszczególnych pomieszczeniach (strefowe ogrzewanie podłogowe, grzejniki).
• Autonomiczne sterowanie ogrzewaniem w oparciu o ustawienia z panelu dotykowego – bez konieczności integracji z centralnym systemem.
• Precyzyjna kontrola temperatury w pomieszczeniach wymagających stałych warunków (sale serwerowe, magazyny, biura).
• Rozbudowa istniejących instalacji inteligentnego domu o dodatkowe strefy temperaturowe.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do obciążenia (prąd sterowania modułu wykonawczego) zgodnie z dokumentacją techniczną. Momenty dokręcania zacisków muszą być zgodne z instrukcją producenta. Należy zapewnić odpowiednią wentylację w szafie sterowniczej.

FAQ

• Czy moduł wymaga podłączenia do centralnego sterownika inteligentnego domu? Nie, moduł mH-S8-6 pracuje autonomicznie. Ustawienia temperatury i histerezy dla każdego z ośmiu kanałów wprowadza się z dedykowanego panelu dotykowego.
• Jaki jest zakres temperatury mierzonej przez czujniki DS1820? Zakres pomiarowy wynosi od +5 do +40°C z dokładnością 0,1°C. Jest to optymalny zakres dla typowych systemów ogrzewania.
• Z jakimi modułami wykonawczymi współpracuje to urządzenie? Moduł został zaprojektowany do bezpośredniej współpracy z modułami wykonawczymi mH-V8 (sterującymi elektrozaworami). Może być również integrowany z innymi urządzeniami za pomocą odpowiednich interfejsów.
