Moduł czujników (8 czujników DS1820) - LEVEL 5 | mH-S8-5 F&F

Alternatywny kod produktu: mH-S8 / 5

Opis i Kluczowe Cechy

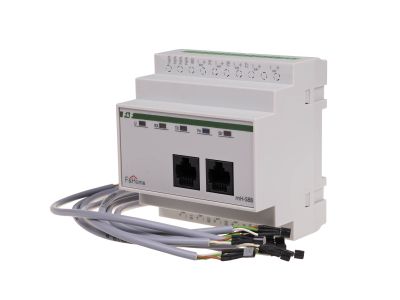

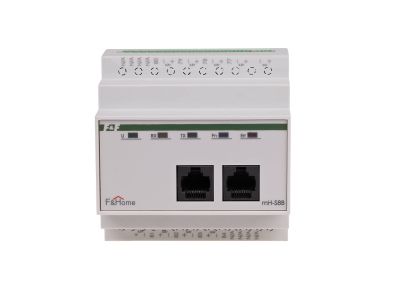

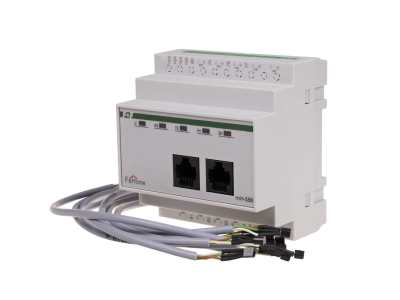

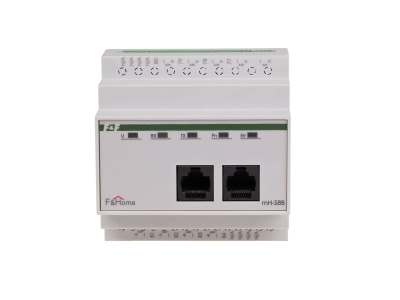

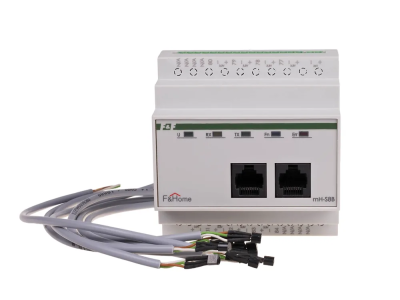

Moduł czujników mH-S8-5 (LEVEL 5) to ośmiokanałowe urządzenie przeznaczone do współpracy z cyfrowymi czujnikami temperatury DS1820. Dedykowany do autonomicznej regulacji ogrzewania w systemach inteligentnego domu. Zajmuje pole 5 modułów na szynie DIN, zasilany napięciem 24 V. Umożliwia niezależne ustawienie temperatury i histerezy dla każdego z ośmiu pomieszczeń, sterując bezpośrednio modułem wykonawczym mH-V8.

• 8 wejść dla czujników DS1820: Jednoczesny pomiar temperatury w ośmiu strefach – precyzyjna kontrola klimatu w każdym pomieszczeniu.
• Zakres pomiarowy +5…+40°C z dokładnością 0,1°C: Wysoka rozdzielczość pomiaru dla dokładnego utrzymania zadanej temperatury.
• Autonomiczna praca: Działa niezależnie na podstawie ustawień wprowadzonych z panelu dotykowego – nie wymaga stałego połączenia z nadrzędnym sterownikiem.
• Napięcie zasilania 24 V: Bezpieczne napięcie SELV, upraszcza instalację i zapewnia zgodność z systemami niskonapięciowymi.
• Szerokość 5 modułów (ok. 90 mm): Kompaktowa zabudowa w rozdzielnicy, oszczędza miejsce na szynie DIN.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł mH-S8-5 znajduje zastosowanie tam, gdzie wymagana jest precyzyjna, strefowa regulacja temperatury w inteligentnym budynku. Dzięki współpracy z modułem wykonawczym mH-V8 oraz panelom dotykowym może sterować elektrozaworami w obwodach ogrzewania.

• Sterowanie ogrzewaniem podłogowym lub grzejnikowym w poszczególnych pomieszczeniach.
• Autonomiczna regulacja temperatury w domach jednorodzinnych, mieszkaniach i biurach.
• Integracja z systemem inteligentnego domu – odczyt temperatury i sterowanie wykonawcze bez konieczności programowania centralnego.
• Zastosowania wymagające niezależnych ustawień dla każdej strefy (np. pokoje dziecięce, sypialnie, salon).

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją modułu wykonawczego. Moment dokręcania śrub zacisków – według instrukcji producenta. Należy sprowadzić czujniki temperatury zgodnie z wytycznymi – unikać prowadzenia przewodów czujników równolegle z przewodami sieciowymi.

FAQ

• Z jakimi czujnikami współpracuje moduł mH-S8-5? Moduł współpracuje wyłącznie z cyfrowymi czujnikami temperatury DS1820. Można podłączyć do 8 czujników.
• Jakie jest napięcie zasilania modułu? Napięcie zasilania wynosi 24 V DC. Moduł wymaga stabilizowanego zasilacza 24 V.
• Czy moduł może pracować bez panelu dotykowego? Do konfiguracji temperatury i histerezy dla każdego pomieszczenia niezbędny jest panel dotykowy mH. Po wprowadzeniu ustawień moduł pracuje autonomicznie – panel nie musi być stale podłączony.
