Moduł czujników (8 czujników DS1820) - LEVEL 4 | mH-S8-4 F&F

Alternatywny kod produktu: mH-S8 / 4

Opis i Kluczowe Cechy

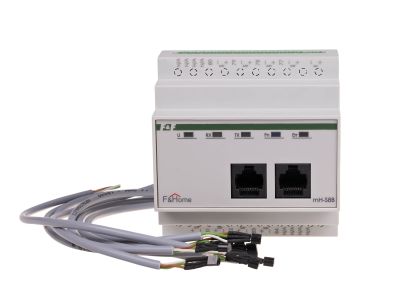

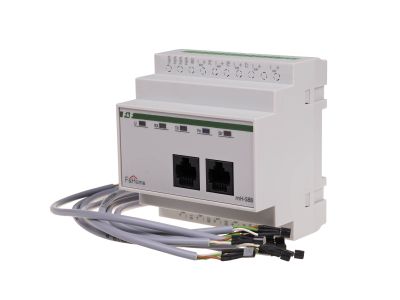

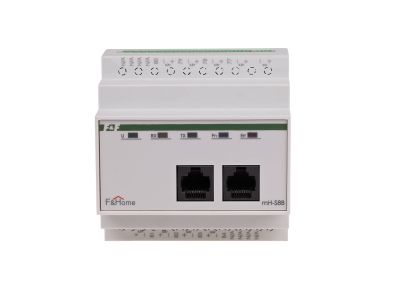

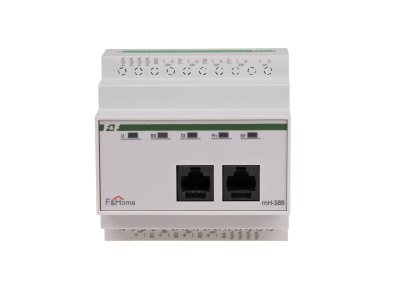

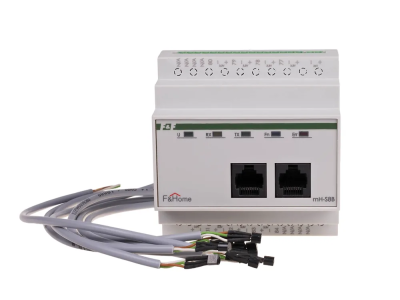

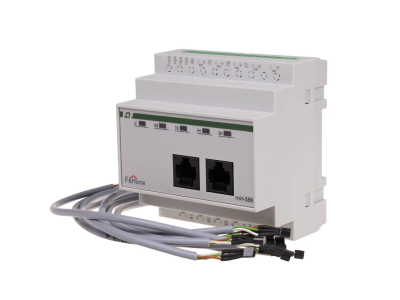

Moduł czujników mH‑S8‑4 (seria LEVEL 4) to ośmiokanałowy sterownik współpracujący z cyfrowymi czujnikami temperatury DS1820. Mierzy temperaturę w zakresie od +5 do +40°C z dokładnością 0,1°C, co umożliwia precyzyjną regulację ogrzewania w poszczególnych pomieszczeniach. Urządzenie montuje się w rozdzielnicy na szynie DIN TH35 – zajmuje pole 5 modułów (87,5 mm). Napięcie zasilania 24 V zapewnia bezpieczną pracę w instalacjach niskonapięciowych. Moduł działa autonomicznie, sterując bezpośrednio modułami wykonawczymi mH‑V8 (elektrozawory) na podstawie ustawień wprowadzonych z panelu dotykowego.

• 8 kanałów czujników DS1820: niezależny pomiar temperatury w ośmiu strefach – idealny do sterowania ogrzewaniem w wielu pomieszczeniach.
• Zakres pomiaru +5..+40°C, dokładność 0,1°C: precyzyjne odczyty umożliwiające dokładną regulację temperatury i oszczędność energii.
• Napięcie zasilania 24 V: bezpieczne napięcie niskie – niskie ryzyko porażenia, łatwa integracja z systemami automatyki.
• Szerokość 5 modułów (87,5 mm): kompaktowy montaż w rozdzielnicy na szynie DIN TH35, oszczędność miejsca w szafie sterowniczej.
• Autonomiczna praca z histerezą: niezależne ustawienia temperatury i histerezy dla każdego kanału – sterowanie bez potrzeby nadrzędnego systemu PLC.

Zgodność z Normami

Moduł czujników mH‑S8‑4 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicy na szynie DIN TH35 zgodnie ze standardem DIN.

Zastosowanie

Moduł znajduje zastosowanie przede wszystkim w inteligentnym sterowaniu ogrzewaniem w budynkach mieszkalnych i użytkowych. Działa jako element odczytujący temperaturę i przekazujący sygnały do modułów wykonawczych mH‑V8 sterujących elektrozaworami.

• Niezależna regulacja temperatury w poszczególnych pomieszczeniach – idealny do ogrzewania podłogowego i grzejnikowego.
• Współpraca z modułami wykonawczymi mH‑V8 w obwodach grzewczych – bezpośrednie sterowanie elektrozaworami.
• Integracja z panelem dotykowym – łatwe wprowadzanie ustawień temperatury i histerezy dla każdego z 8 kanałów.
• Autonomiczny system regulacji – nie wymaga centralnego sterownika, doskonały do modernizacji istniejących instalacji.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Przewody czujników temperatury należy doprowadzić zgodnie z dokumentacją producenta. Napięcie zasilania 24 V – stosować dedykowany transformator lub zasilacz. Moment dokręcania zacisków oraz przekrój przewodów dobrać zgodnie z parametrami podanymi w dokumentacji technicznej modułu.

FAQ

• Jakie czujniki temperatury są kompatybilne z modułem? Moduł współpracuje wyłącznie z cyfrowymi czujnikami DS1820. Czujniki należy zakupić osobno i podłączyć zgodnie z instrukcją – do modułu sprowadza się przewody z czujników.
• Czy moduł wymaga dodatkowego sterownika lub PLC? Nie, moduł pracuje autonomicznie. Ustawienia temperatury i histerezy wprowadza się z panelu dotykowego (opcjonalny). Na ich podstawie moduł bezpośrednio steruje modułem wykonawczym mH‑V8.
• Jaki jest stopień ochrony modułu? W dokumentacji nie podano konkretnego stopnia IP. Moduł przeznaczony jest do montażu wewnątrz rozdzielnicy – dla aparatury w rozdzielnicach przyjmuje się typowo stopień ochrony IP20.
